홈 제품 소개샤프트 클램핑 요소30kN 샤프트 클램핑 요소

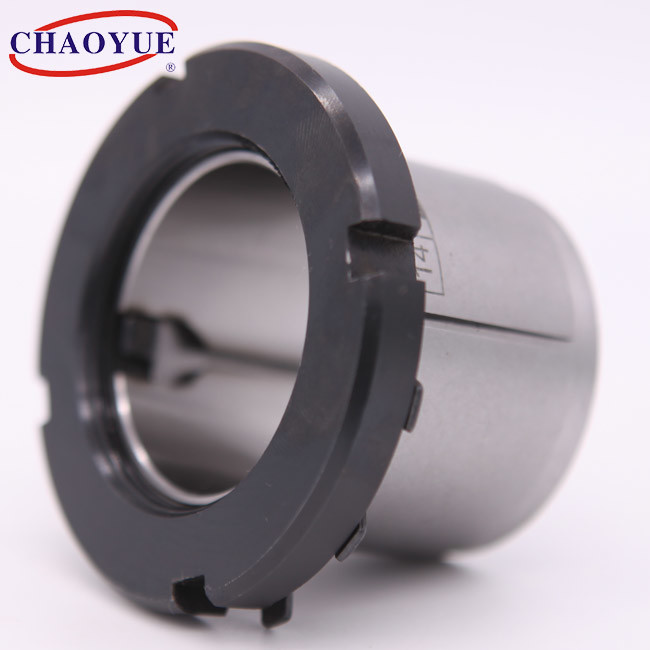

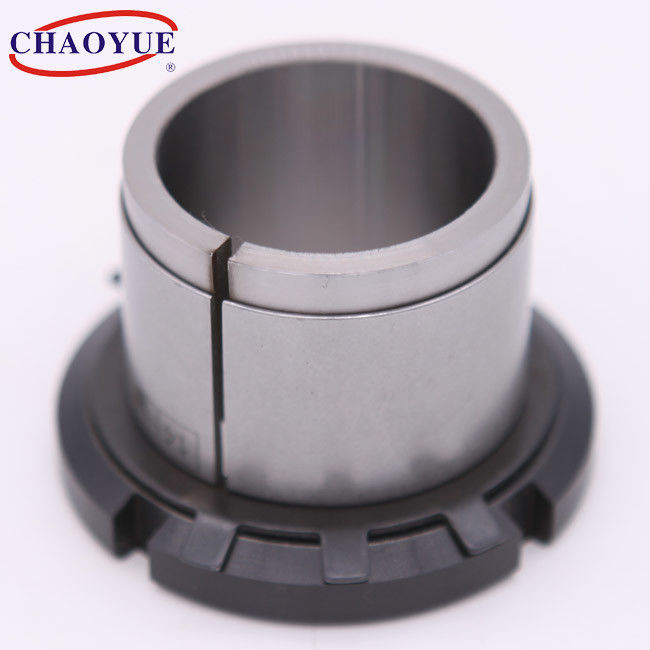

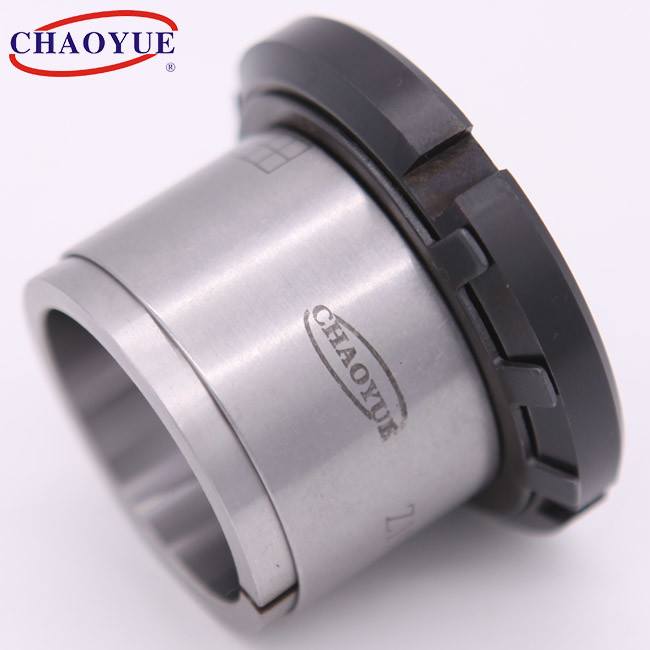

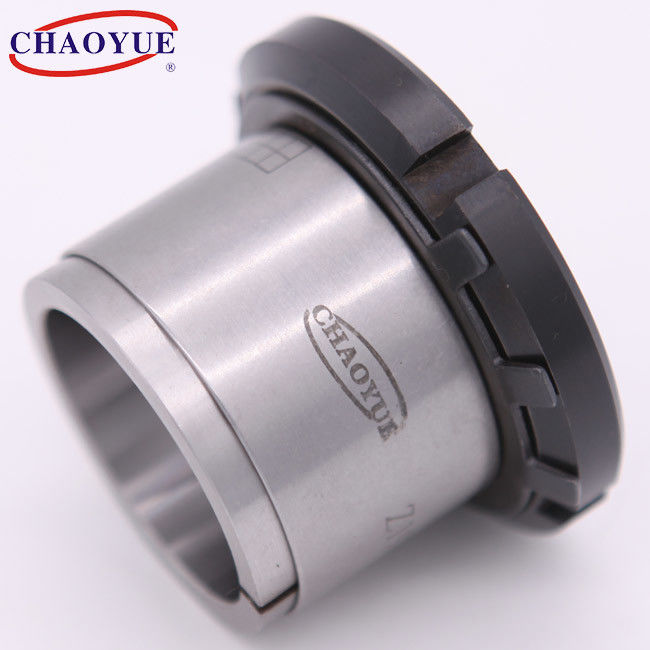

30kN Shaft Clamping Elements
30kN Shaft Clamping Elements 30kN Shaft Clamping Elements 30kN Shaft Clamping Elements

30kN 샤프트 클램핑 요소

제품 상세 정보:
원래 장소: 사안시, 중국
브랜드 이름: CHAOYUE
모델 번호: Z19B
결제 및 배송 조건:
최소 주문 수량: 10 PC
가격: USD 7.00 - 25.00 / pc
포장 세부 사항: 카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다
배달 시간: 1일부터 3일까지 주
지불 조건: 전신환
공급 능력: 달 당 1000 PC
지금 연락

상세 정보
안 직경: 14 - 60 밀리미터 외경: 25 - 70 밀리미터
두께: 30 - 52 밀리미터 토크: 64 - 1360 N.m
놀이쇠: M20 - M65 중량: 0.08 - 0.42 킬로그램
강조하다:

680N.m 샤프트 클램핑 요소

,

30kN 샤프트 클램핑 요소

,

30kN 열쇠가 없는 테이퍼 록 부싱

제품 설명

Z19B 광 파워 잠금장치 전송 기계식 차단 장치



30kN 샤프트 클램핑 요소 0





실장 예

30kN 샤프트 클램핑 요소 1





근본적인 차원 [밀리미터] 볼트 정격 부하 샤프트에 대한 압력
[N / mm2]		 허브에 대한 압력
[N / mm2]		 토크의 볼트를 강화합니다
[N.m]		 중량
[킬로그램]
Ｄ Ｄ Ｅ Ｈ 비 d1 축방향 힘
[kN]		 토크
[N·m]
14 25 32 30 20 M20 Ｘ 1 9.1 64 85 45 95 0.08
15 25 32 30 20 M20 Ｘ 1 9.1 70 80 45 95 0.08
16 25 32 30 20 M20 Ｘ 1 9.1 73 75 45 95 0.07
17 25 32 32 20 M22 Ｘ 1 9.1 80 70 45 95 0.07
18 30 32 32 20 M22 Ｘ 1 9.1 83 65 40 95 0.12
19 30 38 32 20 M25 Ｘ 1.5 11 105 75 45 160 0.11
20 30 38 32 20 M25 Ｘ 1.5 11 112 70 45 160 0.1
22 35 45 36 25 M30 Ｘ 1.5 14.5 163 70 45 220 0.17
24 35 45 36 25 M30 Ｘ 1.5 14.5 178 65 45 220 0.15
25 35 45 36 25 M30 Ｘ 1.5 14.5 185 60 45 220 0.14
28 40 52 42 30 M35 Ｘ 1.5 14.5 250 55 40 340 0.22
30 40 52 42 30 M35 Ｘ 1.5 17.5 270 50 40 340 0.19
32 42 55 44 30 M36 Ｘ 1.5 21.5 350 60 45 340 0.2
32 45 58 44 30 M40 Ｘ 1.5 21.5 350 60 45 480 0.27
35 45 58 44 30 M40 Ｘ 1.5 21.5 390 55 45 480 0.22
38 50 65 45 30 M45 Ｘ 1.5 26 500 60 45 680 0.3
40 50 65 45 30 M45 Ｘ 1.5 26 520 60 50 680 0.25
45 55 70 46 30 M50 Ｘ 1.5 30 680 60 50 870 0.29
48 60 75 46 30 M55 Ｘ 2 35 840 60 50 970 0.37
50 60 75 46 30 M55 Ｘ 2 35 880 60 50 970 0.32
55 65 80 46 30 M60 Ｘ 2 37.5 1030 60 50 1100 0.34
60 70 85 52 30 M65 Ｘ 2 45 1360 65 55 1300 0.42
