160mm Inner Diameter Sleeve Expansion Joint

160 밀리미터 내경 미끄럼 신축 이음

제품 상세 정보:
원래 장소:	사안시, 중국
브랜드 이름:	CHAOYUE
모델 번호:	Z20
결제 및 배송 조건:
최소 주문 수량:	1 PC
가격:	USD 10.00 - 105.00 / pc
포장 세부 사항:	카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다
배달 시간:	1일부터 3일까지 주
지불 조건:	전신환
공급 능력:	달 당 500 PC

지금 연락

상세 정보
안 직경:	25 - 160 밀리미터	외경:	60 - 260 밀리미터
두께:	20 - 38 밀리미터	토크:	0.19 - 23 kN.m
놀이쇠:	M6 - M12	중량:	0.37 - 9.2 킬로그램
강조하다:	160 밀리미터 내경 미끄럼 신축 이음 , 260 밀리미터 외경 미끄럼 신축 이음 , 160 밀리미터 내경은 열쇠가 없는 부싱을 정점에 달하게 합니다

제품 설명

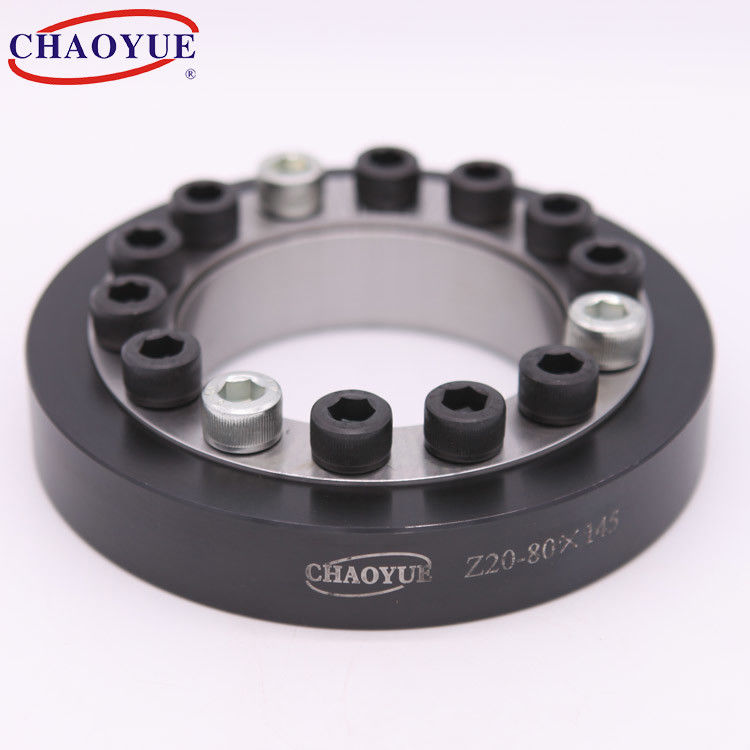

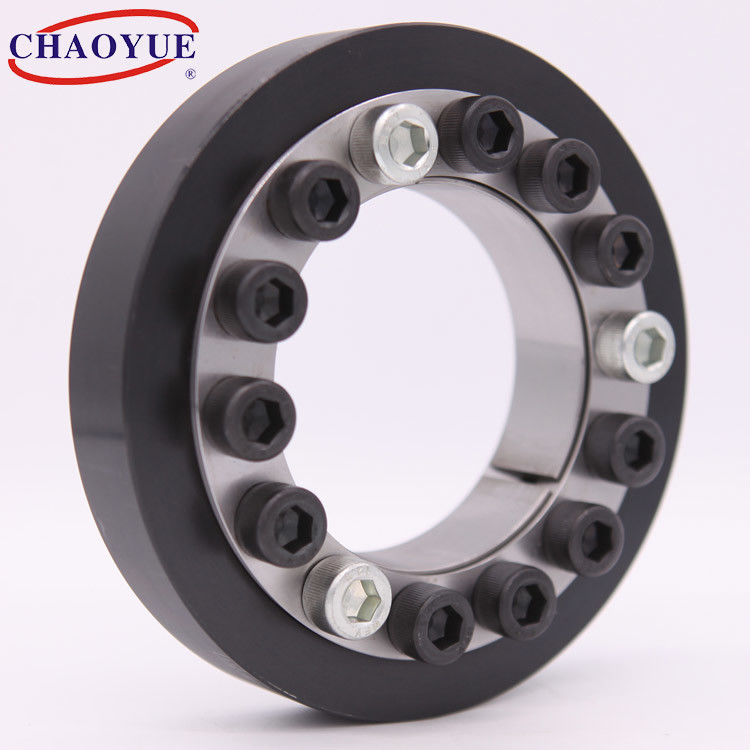

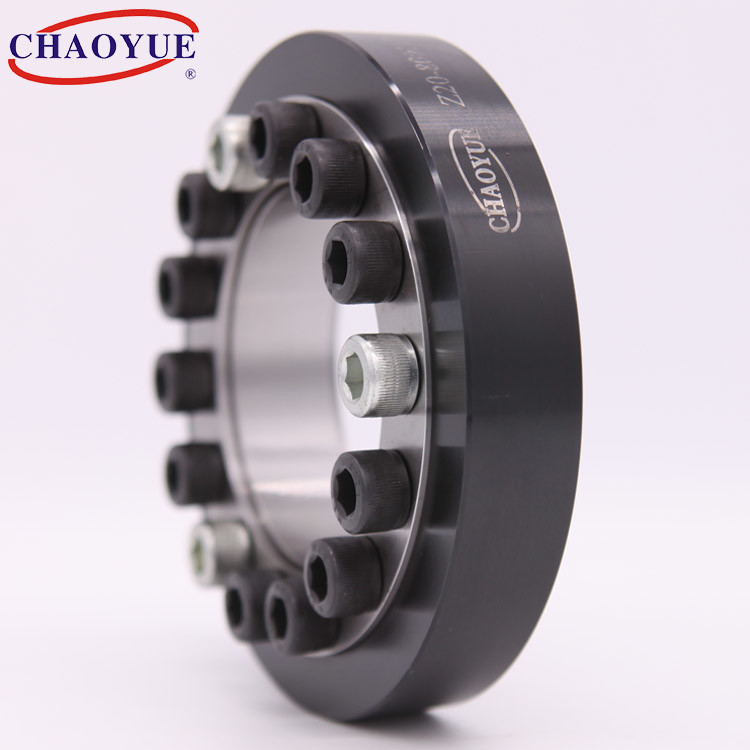

장치를 잠근 Z20 기계적 접속 샤프트 클램핑 요소

160 밀리미터 내경 미끄럼 신축 이음 0

실장 예

160 밀리미터 내경 미끄럼 신축 이음 1

근본적인 차원 [밀리미터]						볼트		정격 부하		토크의 볼트를 강화합니다 [N.m]	중량 [킬로그램]
Ｄ	dw	Ｄ	Ｌ	L1	L2	d1	엔	토크 [kN·m]	축방향 힘 [kN]	토크의 볼트를 강화합니다 [N.m]	중량 [킬로그램]
25	18	60	26	20	17	M6	9	0.19	21	17	0.37
25	20	60	26	20	17	M6	9	0.255	25	17	0.37
30	20	65	26	20	17	M6	9	0.205	20	17	0.42
30	22	65	26	20	17	M6	9	0.27	24	17	0.42
30	24	65	26	20	17	M6	9	0.34	28	17	0.42
35	25	72	26	20	17	M6	12	0.365	29	17	0.48
35	28	72	26	20	17	M6	12	0.49	35	17	0.48
35	30	72	26	20	17	M6	12	0.585	39	17	0.48
40	30	78	26	20	17	M6	15	0.555	37	17	0.54
40	32	78	26	20	17	M6	15	0.59	37	17	0.54
40	34	78	26	20	17	M6	15	0.71	42	17	0.54
40	35	78	26	20	17	M6	15	0.77	44	17	0.54
45	35	92	32	24	20	M8	12	0.96	55	41	0.92
45	36	92	32	24	20	M8	12	1.03	57	41	0.92
45	38	92	32	24	20	M8	12	1.2	63	41	0.92
50	38	98	32	24	20	M8	12	1.01	53	41	1
50	40	98	32	24	20	M8	12	1.16	58	41	1
50	42	98	32	24	20	M8	12	1.32	63	41	1
55	42	105	32	24	20	M8	14	1.33	63	41	1.1
55	45	105	32	24	20	M8	14	1.59	70	41	1.1
55	48	105	32	24	20	M8	14	1.88	78	41	1.1
60	48	110	32	24	20	M8	14	1.6	67	41	1.2
60	50	110	32	24	20	M8	14	1.78	71	41	1.2
60	52	110	32	24	20	M8	14	1.89	73	41	1.2
70	55	138	38	28	24	M10	14	2.93	106	83	2.3
70	58	138	38	28	24	M10	14	3.37	116	83	2.3
70	60	138	38	28	24	M10	14	3.69	123	83	2.3
80	62	145	38	28	24	M10	14	3.14	101	83	2.4
80	65	145	38	28	24	M10	14	3.57	110	83	2.4
80	68	145	38	28	24	M10	14	4.02	118	83	2.4
80	70	145	38	28	24	M10	14	4.35	124	83	2.4
90	70	160	38	28	24	M10	16	4.09	117	83	2.8
90	75	160	38	28	24	M10	16	4.89	130	83	2.8
90	78	160	38	28	24	M10	16	5.42	139	83	2.8
100	78	180	45	33	26	M12	14	5.98	153	145	3.8
100	80	180	45	33	26	M12	14	6.37	159	145	3.8
100	82	180	45	33	26	M12	14	6.49	158	145	3.8
100	85	180	45	33	26	M12	14	7.16	168	145	3.8
110	85	190	45	33	26	M12	14	6.18	145	145	4.1
110	88	190	45	33	26	M12	14	6.8	154	145	4.1
110	90	190	45	33	26	M12	14	7.24	160	145	4.1
110	95	190	45	33	26	M12	14	8.38	176	145	4.1
120	95	205	45	33	26	M12	16	8.25	173	145	4.7
120	100	205	45	33	26	M12	16	9.45	189	145	4.7
120	105	205	45	33	26	M12	16	10.74	204	145	4.7
140	110	230	50	38	34	M12	22	12.86	233	145	7.4
140	115	230	50	38	34	M12	22	14.44	251	145	7.4
140	120	230	50	38	34	M12	22	16.14	269	145	7.4
160	125	260	50	38	34	M12	26	17.13	274	145	9.2
160	130	260	50	38	34	M12	26	18.99	292	145	9.2
160	135	260	50	38	34	M12	26	20.94	310	145	9.2
160	140	260	50	38	34	M12	26	23	328	145	9.2
