홈 제품 소개열쇠가 없는 로킹 조립체M14 볼트 열쇠가 없는 로킹 조립체
M14 Bolt Keyless Locking Assembly
M14 Bolt Keyless Locking Assembly M14 Bolt Keyless Locking Assembly

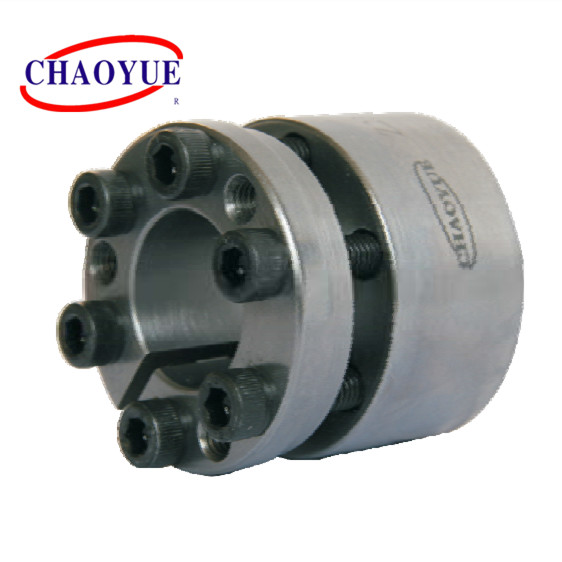

M14 볼트 열쇠가 없는 로킹 조립체

제품 상세 정보:
원래 장소: 사안시, 중국
브랜드 이름: CHAOYUE
모델 번호: Z23
결제 및 배송 조건:
최소 주문 수량: 5 PC
가격: USD 10.00 - 113.00 / pc
포장 세부 사항: 카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다
배달 시간: 1일부터 3일까지 주
지불 조건: 전신환
공급 능력: 달 당 500 PC
지금 연락

상세 정보
안 직경: 19 - 180 밀리미터 외경: 47 - 235 밀리미터
두께: 39 - 84 밀리미터 토크: 0.54 - 50.4 kN.m
놀이쇠: M6 - M14 중량: 0.35 - 13.68 킬로그램
강조하다:

235 밀리미터 OD 열쇠가 없 로킹 Assembly

,

M14 볼트 열쇠가 없는 로킹 Assembly

,

M14 볼트 확장 공동 슬리브

제품 설명

Z23 Power Lock Device Locking Assembly For Food Machinery



M14 볼트 열쇠가 없는 로킹 조립체 0



Mounting Example

M14 볼트 열쇠가 없는 로킹 조립체 1

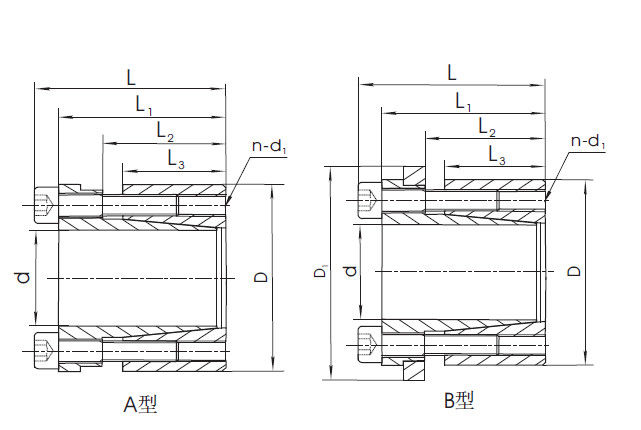

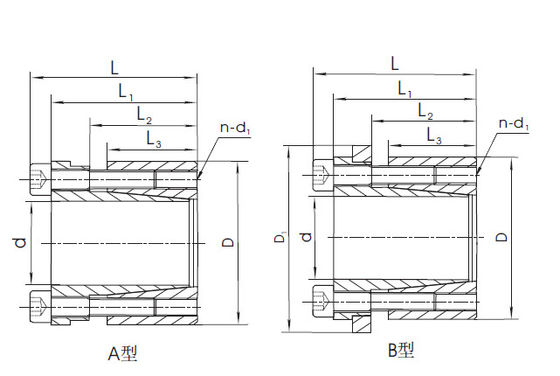

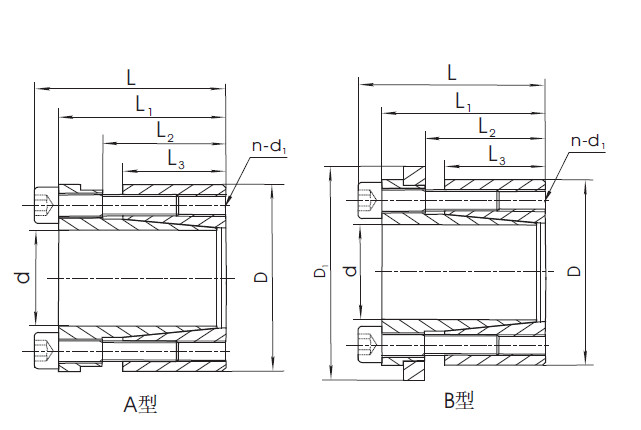

Fundamental Dimension [mm] Bolt Rated Load Torque of Tighten Bolt
[N.m]		 Weight
[kg]
d D L L1 L2 L3 D1 d1 n Axial Force
[kN]		 Torque
[kN·m]
19 47 45 39 30 26 53 M6 6 54 0.54 17 0.35
20 47 45 39 30 26 53 M6 6 54 0.6 17 0.36
22 47 45 39 30 26 53 M6 6 54 0.6 17 0.44
24 50 45 39 30 26 56 M6 6 54 0.65 17 0.47
25 50 45 39 30 26 56 M6 6 54 0.68 17 0.48
28 55 45 39 30 26 61 M6 6 54 0.78 17 0.55
30 55 45 39 30 26 61 M6 6 54 0.82 17 0.76
32 60 45 39 30 26 66 M6 9 82 1.31 17 0.79
35 60 45 39 30 26 66 M6 9 82 1.44 17 0.81
38 65 45 39 30 26 71 M6 9 82 1.52 17 0.87
40 65 45 39 30 26 71 M6 9 82 1.64 17 0.94
42 75 55 47 35 30 81 M8 6 101 2.13 41 1.02
45 75 55 47 35 30 81 M8 6 101 2.28 41 1.06
48 80 55 47 35 30 86 M8 6 101 2.43 41 1.7
50 80 55 47 35 30 86 M8 6 101 2.53 41 1.76
55 85 55 47 35 30 91 M8 9 152 4.18 41 1.89
60 90 55 47 35 30 96 M8 9 152 4.56 41 1.98
65 95 55 47 35 30 101 M8 9 152 4.96 41 2.15
70 110 77 67 46 40 116 M10 7 186 6.5 83 2.24
75 115 77 67 46 40 121 M10 7 186 7 83 3.07
80 120 77 67 46 40 126 M10 7 186 7.4 83 3.35
85 125 77 67 46 40 131 M10 8 213 9 83 3.59
90 130 77 67 46 40 136 M10 8 213 9.6 83 5.04
95 135 77 67 46 40 141 M10 10 267 12.6 83 5.38
100 145 89 77 52 46 151 M12 7 270 13.3 145 5.81
110 155 89 77 52 46 161 M12 7 270 14.7 145 6.06
120 165 89 77 52 46 171 M12 8 309 18.4 145 7.61
130 180 89 77 52 46 186 M12 10 342 20.5 145 8.32
140 190 98 84 59 51 196 M14 8 373 26.1 230 9.56
150 200 98 84 59 51 206 M14 10 467 35.1 230 10.15
160 210 98 84 59 51 216 M14 10 467 37.4 230 11.23
170 225 98 84 59 51 231 M14 12 560 47.6 230 12.45
180 235 98 84 59 51 241 M14 12 560 50.4 230 13.68
