제품 상세 정보:
|
|
| 원래 장소: | 사안시, 중국 |
|---|---|
| 브랜드 이름: | CHAOYUE |
| 모델 번호: | CKN |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1 PC |
| 가격: | USD 70.00 - 700.00 / pc |
| 포장 세부 사항: | 카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다 |
| 배달 시간: | 1일부터 3일까지 주 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 500 PC |
|
상세 정보 |
|||
| 안 직경: | 12-90 mm | 외경: | 62 - 230 밀리미터 |
|---|---|---|---|
| 두께: | 44 - 160 밀리미터 | 토크: | 44 - 11600 N.m |
| 중량: | 1.40 - 47.20 킬로그램 | ||
| 강조하다: | 한 방법 컨베이어 벨트 백스톱,2100N.M 토크 컨베이어 벨트 백스톱,2100N.M 토크 캠 클러치 베어링 |
||
제품 설명

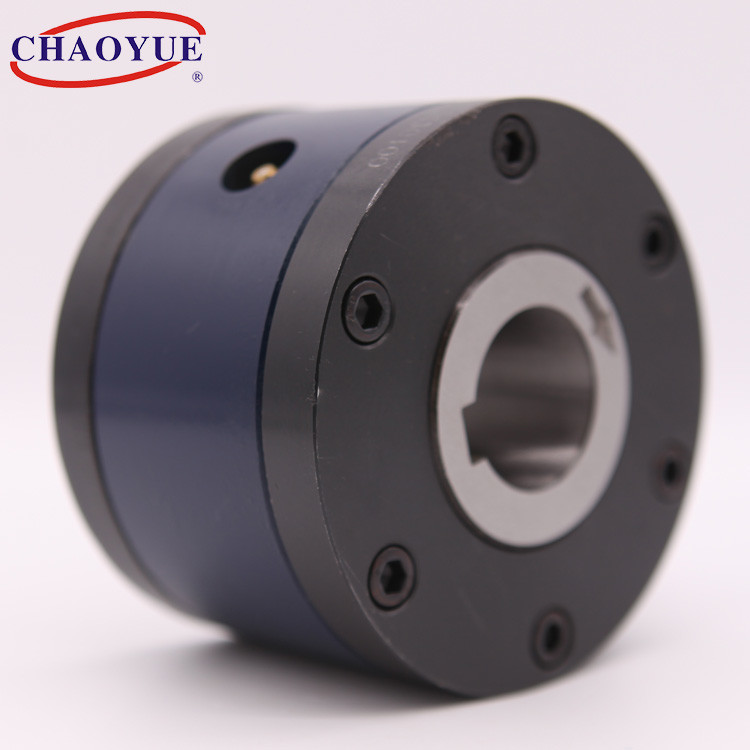

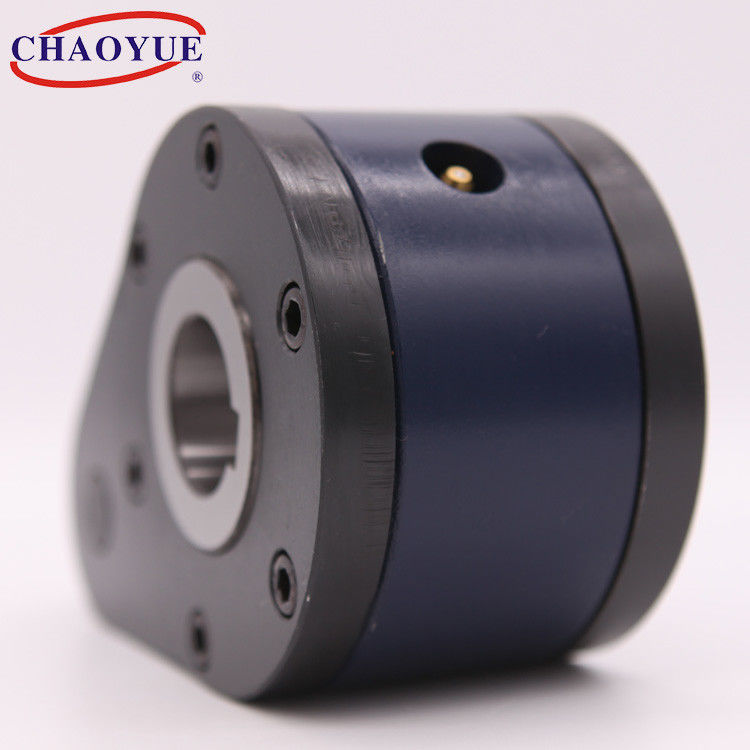

CKN GFR F2F3 One Way Cam Clutch Bearing Conveyor Backstop
Type CKN is sprag type freewheel, self contained, sealed and bearing supported.

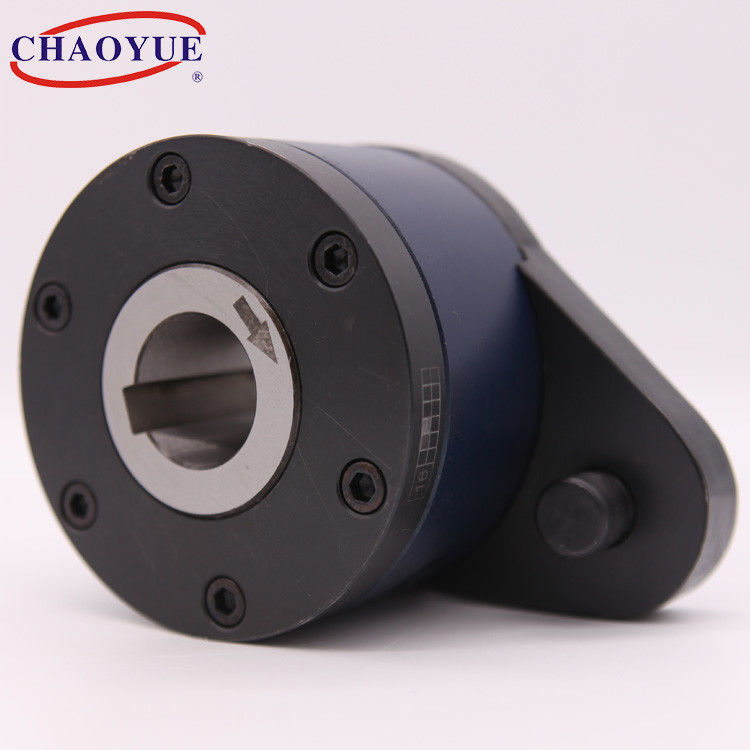

The cover acts as a torque arm and has an integrated stop bolt. The stop bolt should go into a slot in a fixed part of the machine. The stop bolt must have a radial clearance of 1% of the bolt's diameter. The torque arm and bearing must not be priestesses in any way. The covers are easily fitted, allowing on site selection of rotation direction.
This type suitable for backstop clutch, such as conveyor, hosting equipment etc.
Mounting Example
| Type | Nominal torque [N.m] |
Inner Race Overrunning Limiting Speed [r / min] |
Dimension in Contour [mm] | Weight [kg] |
|||||||||
| d [H7] | D | B | C | E | H | L1 | L2 | d1 | bn x tn | ||||
| CKN1262 | 44 | 1200 | 12 | 62 | 42 | 44 | 44 | 91 | 10 | 14 | 10 | 4 x 1.8 | 1.4 |
| CKN1568 | 100 | 1200 | 15 | 68 | 52 | 54 | 47 | 93 | 10 | 14 | 10 | 5 x 2.3 | 1.8 |
| CKN2075 | 145 | 1000 | 20 | 75 | 58 | 60 | 54 | 109.5 | 10 | 14 | 12 | 6 x 2.8 | 2.3 |
| CKN2590 | 230 | 900 | 25 | 90 | 60 | 62 | 62 | 129 | 14 | 18 | 16 | 8 x 3.3 | 3.4 |
| CKN30100 | 400 | 800 | 30 | 100 | 68 | 70 | 68 | 142 | 14 | 18 | 16 | 10 x 3.3 | 4.5 |
| CKN35110 | 580 | 700 | 35 | 110 | 74 | 76 | 78 | 157 | 18 | 22 | 20 | 10 x 3.3 | 5.6 |
| CKN40125 | 820 | 600 | 40 | 125 | 86 | 88 | 85 | 174.5 | 18 | 22 | 20 | 12 x 3.3 | 8.5 |
| CKN45130 | 900 | 600 | 45 | 130 | 86 | 88 | 90 | 180 | 22 | 26 | 25 | 14 x 3.8 | 8.9 |
| CKN50150 | 1700 | 500 | 50 | 150 | 94 | 96 | 102 | 210 | 22 | 26 | 25 | 16 x 4.3 | 12.8 |
| CKN55160 | 2100 | 500 | 55 | 160 | 104 | 106 | 108 | 222 | 25 | 30 | 32 | 16 x 4.3 | 16.2 |
| CKN60170 | 2800 | 400 | 60 | 170 | 114 | 116 | 112 | 230 | 25 | 30 | 32 | 18 x 4.4 | 19.3 |
| CKN70190 | 4600 | 400 | 70 | 190 | 134 | 136 | 135 | 270 | 30 | 35 | 38 | 20 x 4.9 | 23.5 |
| CKN80210 | 6800 | 300 | 80 | 210 | 144 | 146 | 145 | 290 | 30 | 35 | 38 | 22 x 5.4 | 32 |
| CKN90230 | 11600 | 300 | 90 | 230 | 158 | 160 | 155 | 320 | 40 | 45 | 50 | 25 x 5.4 | 47.2 |
