제품 상세 정보:
|
|
| 원래 장소: | 사안시, 중국 |
|---|---|
| 브랜드 이름: | CHAOYUE |
| 모델 번호: | CKL-C |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1 PC |
| 가격: | USD 195.00 - 1700.00 / pc |
| 포장 세부 사항: | 카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다 |
| 배달 시간: | 1일부터 3일까지 주 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 500 PC |
|
상세 정보 |
|||
| 안 직경: | 30 - 130 밀리미터 | 외경: | 110 - 400 밀리미터 |
|---|---|---|---|
| 길이: | 146 - 500 밀리미터 | 토크: | 580 - 38000 N.m |
| 중량: | 12.5 - 342 킬로그램 | ||
| 강조하다: | 위기를 오버런하는고 정밀도 한 방법,200 밀리미터 dia 한 방법 오버러닝 클러치,11000N.m 자유륜 크러치 베아링 |
||
제품 설명

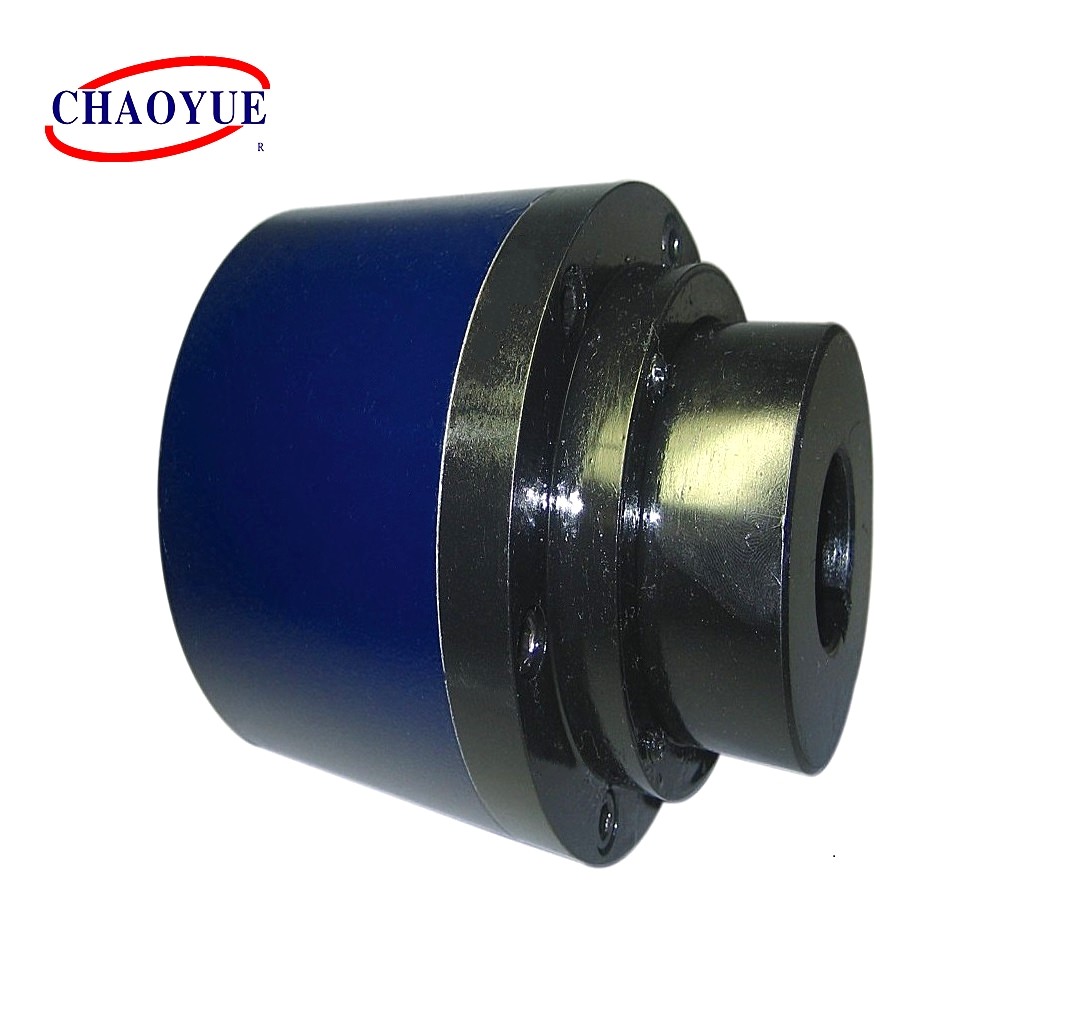

CKL-C High Precision One Way Sprag Industrial Overunning Clutch
Type CKL-C is a sprag type freewheels, self contained, sealed and bearing supported. Unit is delivered oil lubricated.
It used to transmit toruqe or back off in two facted shaft with displacement. Compared with type CKL-A, it can transmit much more torque.
This combination is used as overrunning clutch and extensive used in mechanism of packing, traffic, and metallurgy, mine and so on.

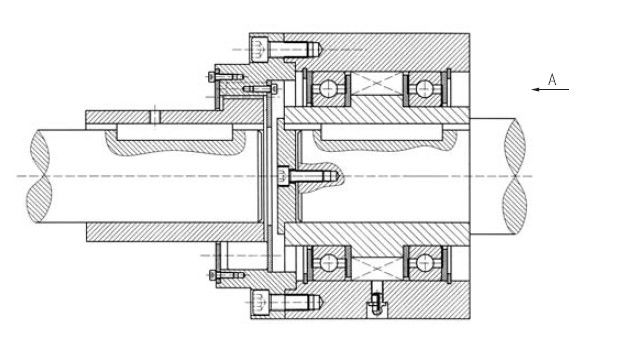

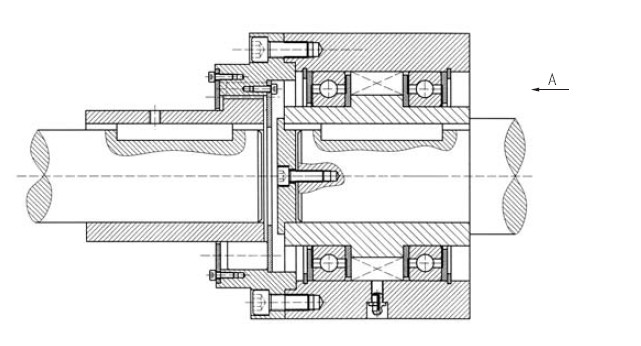

Mounting Example
| Type | Nominal torque [N.m] |
Overrunning Limiting Speed [r / min] |
Dimension in Contour [mm] | Weight [kg] |
||||||||
| Outer Race | Inner Race | d [H7] | dk [H7] | D | D1 | L | L1 | L2 | bn x tn | |||
| CKL-C30110 | 580 | 935 | 1330 | 30 | 28 - 45 | 110 | 66 | 146 | 53 | 86 | 8 x 3.3 | 12.5 |
| CKL-C40125 | 800 | 807 | 1190 | 40 | 36 - 55 | 125 | 78 | 168 | 62 | 98 | 10 x 3.3 | 14.5 |
| CKL-C45130 | 815 | 765 | 1120 | 45 | 42 - 58 | 130 | 80 | 168 | 62 | 98 | 12 x 3.3 | 16 |
| CKL-C50150 | 1400 | 700 | 980 | 50 | 48 - 65 | 150 | 94 | 207 | 82 | 117 | 14 x 3.8 | 24 |
| CKL-C55165 | 1700 | 612 | 910 | 55 | 54 - 68 | 165 | 100 | 233 | 95 | 130 | 14 x 3.8 | 35.6 |
| CKL-C60170 | 2200 | 578 | 840 | 60 | 58 - 70 | 170 | 108 | 244 | 97 | 138 | 16 x 4.3 | 37 |
| CKL-C70190 | 4420 | 493 | 770 | 70 | 68 - 78 | 190 | 115 | 312 | 130 | 172.5 | 16 x 4.3 | 67.5 |
| CKL-C80210 | 6800 | 408 | 630 | 80 | 78 - 85 | 210 | 125 | 340 | 153 | 177 | 18 x 4.4 | 80 |
| CKL-C90230 | 11000 | 200 | 400 | 90 | 90 - 98 | 230 | 135 | 369 | 150 | 209 | 22 x 5.4 | 127.5 |
| CKL-C100270 | 16000 | 180 | 300 | 100 | 96 - 105 | 270 | 145 | 422 | 186 | 222.5 | 25 x 5.4 | 162.5 |
| CKL-C110320 | 22000 | 80 | 130 | 110 | 110 -125 | 320 | 160 | 455 | 188 | 252 | 28 x 6.4 | 203 |
| CKL-C120360 | 25000 | 70 | 120 | 120 | 115 - 135 | 360 | 190 | 480 | 202 | 262 | 32 x 7.4 | 263 |
| CKL-C130400 | 38000 | 50 | 100 | 130 | 125 - 150 | 400 | 210 | 500 | 207 | 275 | 36 x 8.4 | 342 |
