572kN.M은 기계적인 장비를 위한 360 밀리미터 ID 샤프트 로킹 클램프를 회전시킵니다

제품 상세 정보:
원래 장소: 사안시, 중국
브랜드 이름: CHAOYUE
모델 번호: Z7B
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD 65.00 - 1020.00 / pc
포장 세부 사항: 카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다
배달 시간: 1일부터 3일까지 주
지불 조건: 전신환
공급 능력: 달 당 500 PC

상세 정보

안 직경: 140 - 360 밀리미터 외경: 230 - 590 밀리미터
두께: 58 - 159 밀리미터 토크: 15.1 - 572 kN.m
놀이쇠: M12 - M20 중량: 10 - 204 킬로그램
하이 라이트:

clamp

,

572kN.m 토크 확장 공동 슬리브를 잠근 clamp

,

360mm ID 샤프트를 잠근 572kN.m 토크 샤프트

제품 설명

Z7B 클램핑 요소 140 밀리미터 내지 360 밀리미터는 로킹 조립체를 샤프트로 밉니다

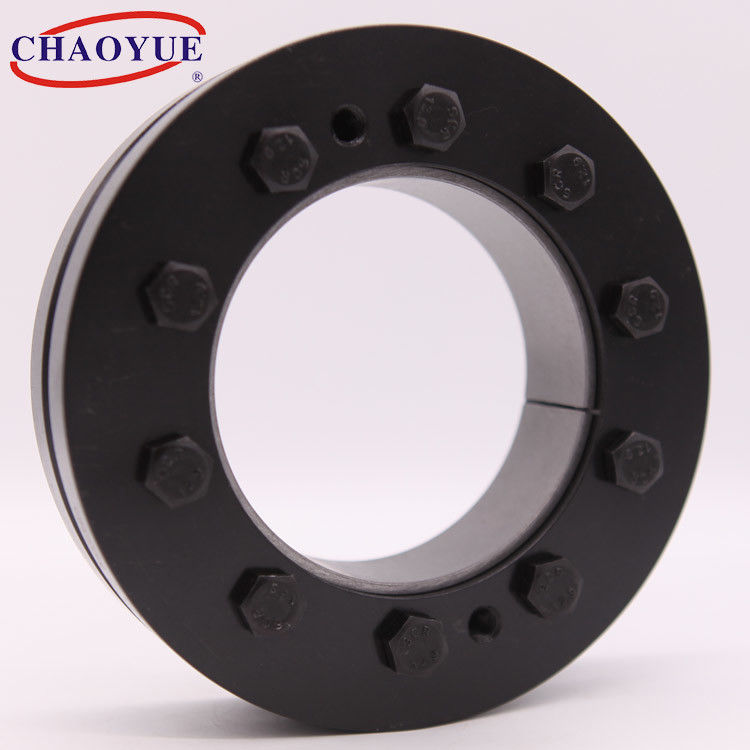

572kN.M은 기계적인 장비를 위한 360 밀리미터 ID 샤프트 로킹 클램프를 회전시킵니다 0



실장 예

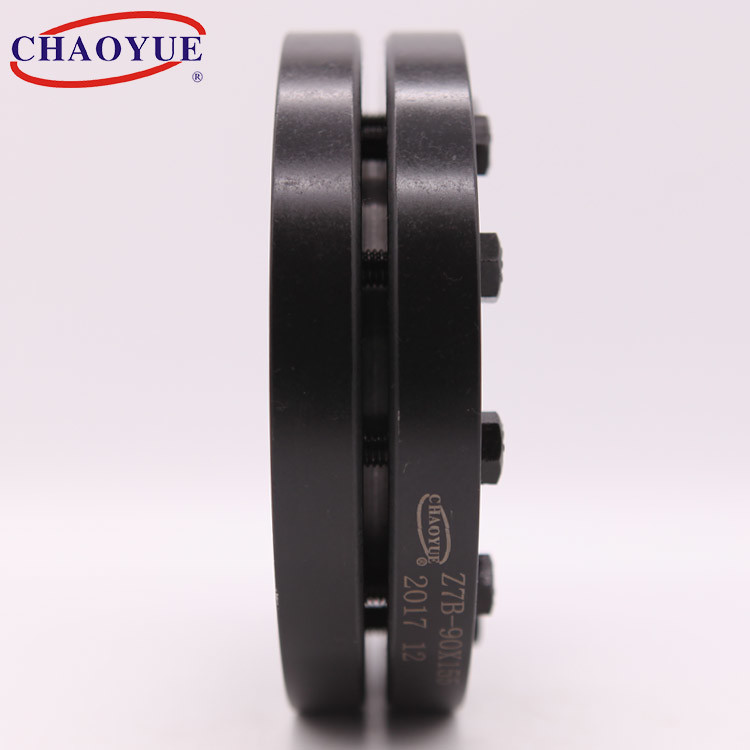

572kN.M은 기계적인 장비를 위한 360 밀리미터 ID 샤프트 로킹 클램프를 회전시킵니다 1





근본적인 차원 [밀리미터] 볼트 정격 부하 토크의 볼트를 강화합니다
[N.m]
중량
[킬로그램]
dw d1 축방향 힘
[kN]
토루큐에
[kN.m]
140 230 95 46 58 7 M12 10 317 15.1 100 10
140 230 100 46 58 7 M12 10 352 17.6 100 10
140 230 105 46 58 7 M12 10 382 20.1 100 10
155 263 105 50 62 7 M12 12 419 22 100 15
155 263 110 50 62 7 M12 12 454 25 100 15
155 263 115 50 62 7 M12 12 487 28 100 15
165 290 115 56 68 7 M16 8 539 31 240 22
165 290 120 56 68 7 M16 8 583 35 240 22
165 290 125 56 68 7 M16 8 624 39 240 22
175 300 125 56 68 7 M16 8 640 40 240 22
175 300 130 56 68 7 M16 8 677 44 240 22
175 300 135 56 68 7 M16 8 711 48 240 22
185 330 135 71 85 8 M16 10 815 55 240 37
185 330 140 71 85 8 M16 10 857 60 240 37
185 330 145 71 85 8 M16 10 896 65 240 37
195 350 140 71 85 8 M16 12 928 65 240 41
195 350 150 71 85 8 M16 12 1013 76 240 41
195 350 155 71 85 8 M16 12 1052 81.5 240 41
200 350 150 71 85 8 M16 12 1040 78 240 41
200 350 155 71 85 8 M16 12 1084 84 240 41
200 350 160 71 85 8 M16 12 1125 90 240 41
220 370 160 88 103 10 M16 15 1250 100 240 54
220 370 165 88 103 10 M16 15 1309 108 240 54
220 370 170 88 103 10 M16 15 1365 116 240 54
240 405 170 92 107 10 M20 12 1412 120 470 67
240 405 180 92 107 10 M20 12 1533 138 470 67
240 405 190 92 107 10 M20 12 1642 156 470 67
260 430 190 103 119 10 M20 12 1726 164 470 82
260 430 200 103 119 10 M20 12 1840 184 470 82
260 430 210 103 119 10 M20 12 1943 204 470 82
280 460 210 114 132 12 M20 15 2062 217 470 102
280 460 220 114 132 12 M20 15 2227 245 470 102
280 460 230 114 132 12 M20 15 2374 273 470 102
300 485 230 122 140 12 M20 16 2278 262 470 118
300 485 240 122 140 12 M20 16 2442 293 470 118
300 485 245 122 140 12 M20 16 2514 308 470 118
320 520 240 122 140 12 M20 18 2550 306 470 131
320 520 250 122 140 12 M20 18 2720 340 470 131
320 520 250 122 140 12 M20 18 2877 394 470 131
340 570 250 134 155 12 M20 24 3152 394 470 186
340 570 260 134 155 12 M20 24 3308 430 470 186
340 570 270 134 155 12 M20 24 3452 466 470 186
350 590 270 140 159 12 M20 24 3393 458 470 204
350 590 280 140 159 12 M20 24 3572 500 470 204
350 590 285 140 159 12 M20 24 3656 521 470 204
360 590 280 140 159 12 M20 24 3622 507 470 204
360 590 290 140 159 12 M20 24 3793 550 470 204
360 590 295 140 159 12 M20 24 3878 572 470 204
