홈 제품 소개샤프트 클램핑 요소길이 66 밀리미터 외경 55 밀리미터 샤프트 클램핑 요소 저 부하
Length 66mm Outer Diameter 55mm Shaft Clamping Elements Light Load
Length 66mm Outer Diameter 55mm Shaft Clamping Elements Light Load Length 66mm Outer Diameter 55mm Shaft Clamping Elements Light Load

길이 66 밀리미터 외경 55 밀리미터 샤프트 클램핑 요소 저 부하

제품 상세 정보:
원래 장소: 사안시, 중국
브랜드 이름: CHAOYUE
모델 번호: Z7D
결제 및 배송 조건:
최소 주문 수량: 5 PC
가격: USD 10.00 - 40.00 / pc
포장 세부 사항: 카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다
배달 시간: 1일부터 3일까지 주
지불 조건: 전신환
공급 능력: 달 당 1000 PC
지금 연락

상세 정보
안 직경: 15 - 90 밀리미터 외경: 45 - 135 밀리미터
두께: 50 ~ 100mm 토크: 140 - 5930 N.m
놀이쇠: M6 - M10 중량: 0.4 - 7.4 킬로그램
강조하다:

길이 66 밀리미터 샤프트 클램핑 요소

,

외경 55 밀리미터 샤프트 클램핑 요소

,

외경 55 밀리미터는 죄임 고리에 실을 뀄습니다

제품 설명

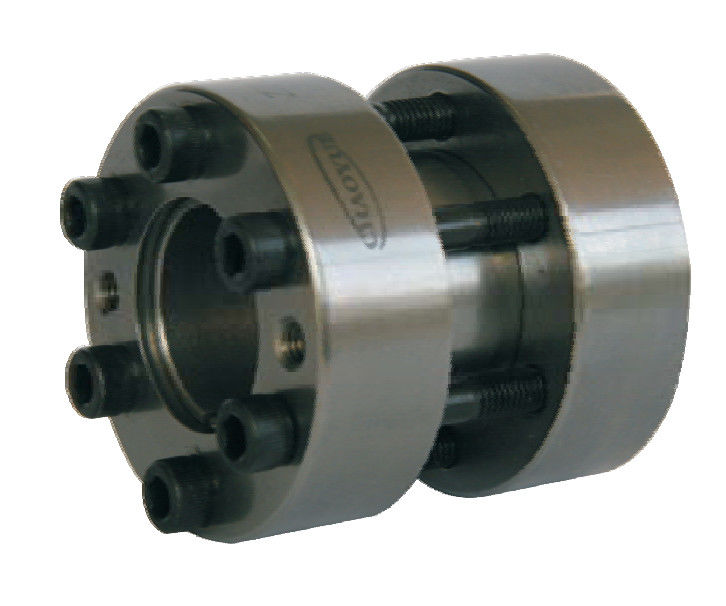

Z7D 열쇠가 없는 샤프트 클램핑 요소 로킹 조립체

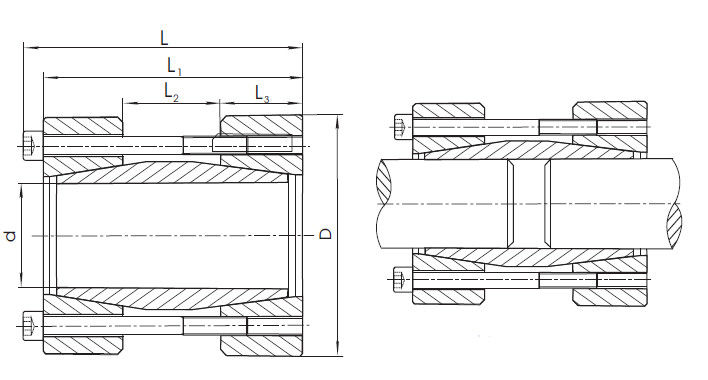

실장 예



길이 66 밀리미터 외경 55 밀리미터 샤프트 클램핑 요소 저 부하 0

길이 66 밀리미터 외경 55 밀리미터 샤프트 클램핑 요소 저 부하 1





근본적인 차원 [밀리미터] 볼트 정격 부하 토크의 볼트를 강화합니다
[N.m]		 중량
[킬로그램]
Ｄ Ｄ Ｌ L1 L2 L3 d1 엔 축방향 힘
[kN]		 토루큐에
[N.m]
15 45 56 50 16 17 M6 4 19 140 17 0.4
16 45 56 50 16 17 M6 4 20 160 17 0.38
17 45 56 50 16 17 M6 4 21 180 17 0.37
18 50 56 50 16 17 M6 4 20 180 17 0.5
19 50 56 50 16 17 M6 4 21 200 17 0.49
20 50 56 50 16 17 M6 4 22 220 17 0.47
22 55 66 60 20 20 M6 6 29 320 17 0.45
24 55 66 60 20 20 M6 6 32 390 17 0.4
25 55 66 60 20 20 M6 6 33 420 17 0.38
28 60 66 60 20 20 M6 6 31 440 17 0.91
30 300 130 72 88 8 M16 10 880 57.2 240 29
32 300 135 72 88 8 M16 10 924 62.4 240 29
35 330 135 92 112 10 M16 15 1037 70 240 47
38 330 140 92 112 10 M16 15 1100 77 240 47
40 330 145 92 112 10 M16 15 1159 84 240 47
42 350 145 92 112 10 M16 15 1291 93 240 50
45 350 150 92 112 10 M16 15 1353 101.5 240 50
48 350 155 92 112 10 M16 15 1409 109.2 240 50
50 370 160 114 134 10 M16 20 1625 130 240 65
55 370 165 114 134 10 M16 20 1703 140.5 240 65
60 370 170 114 134 10 M16 20 1776 151 240 65
65 405 170 120 144 12 M20 15 1835 156 470 87
68 405 180 120 144 12 M20 15 1994 179.5 470 87
70 405 190 120 144 12 M20 15 2137 203 470 87
75 430 190 136 160 12 M20 16 2242 213 470 100
80 430 200 136 160 12 M20 16 2390 239 470 100
85 430 210 136 160 12 M20 16 2542 265 470 100
90 460 210 148 172 12 M20 20 2686 282 470 132









태그:

m6 볼트 미끄럼 신축 이음

m6 볼트 축자유 회전 방지 장치

길이 66 밀리미터 샤프트 클램핑 요소
