제품 상세 정보:
|
|
| 원래 장소: | 사안시, 중국 |
|---|---|
| 브랜드 이름: | CHAOYUE |
| 모델 번호: | DLD7 |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1 |
| 가격: | USD 25.00 - 220.00 / pc |
| 포장 세부 사항: | 카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다 |
| 배달 시간: | 1일부터 3일까지 주 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 500 PC |
|
상세 정보 |
|||
| 상품 이름: | 68 - 농기계를 위한 266.5 밀리미터 ELECTORMAGNETIC 위기 | 구멍 크기: | 12 - 60 밀리미터 |
|---|---|---|---|
| 두께: | 44.3 - 93.5 밀리미터 | 중량: | 0.79 - 21.2 킬로그램 |
| 전압: | DC - 24V | 힘: | 15 - 85 Ｗ |
| 강조하다: | 24V 직류전압 극소 전자기 클러치,8000rpm 극소 전자기 클러치,24V 직류전압 전기 클러치 브레이크 |
||
제품 설명

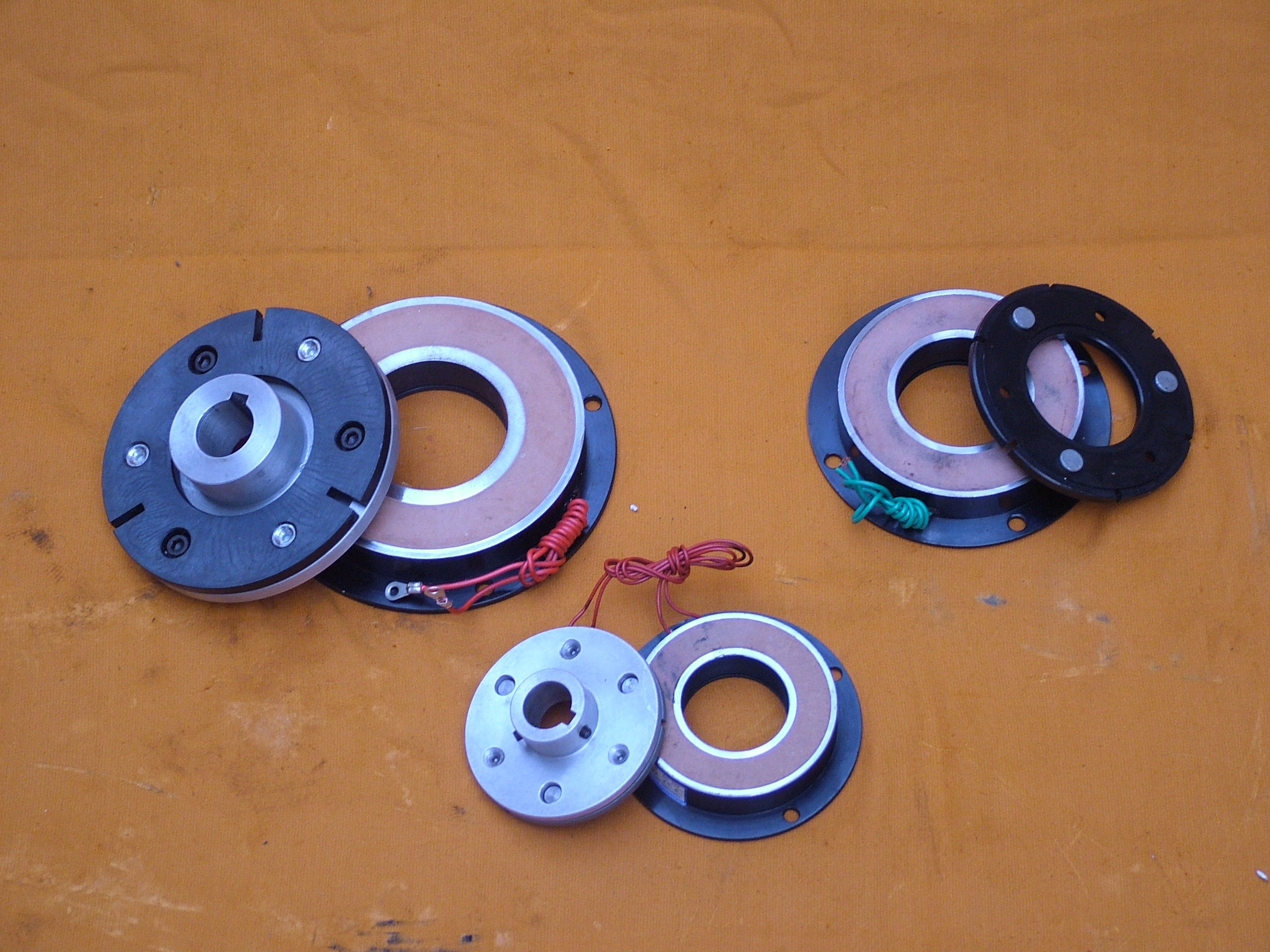

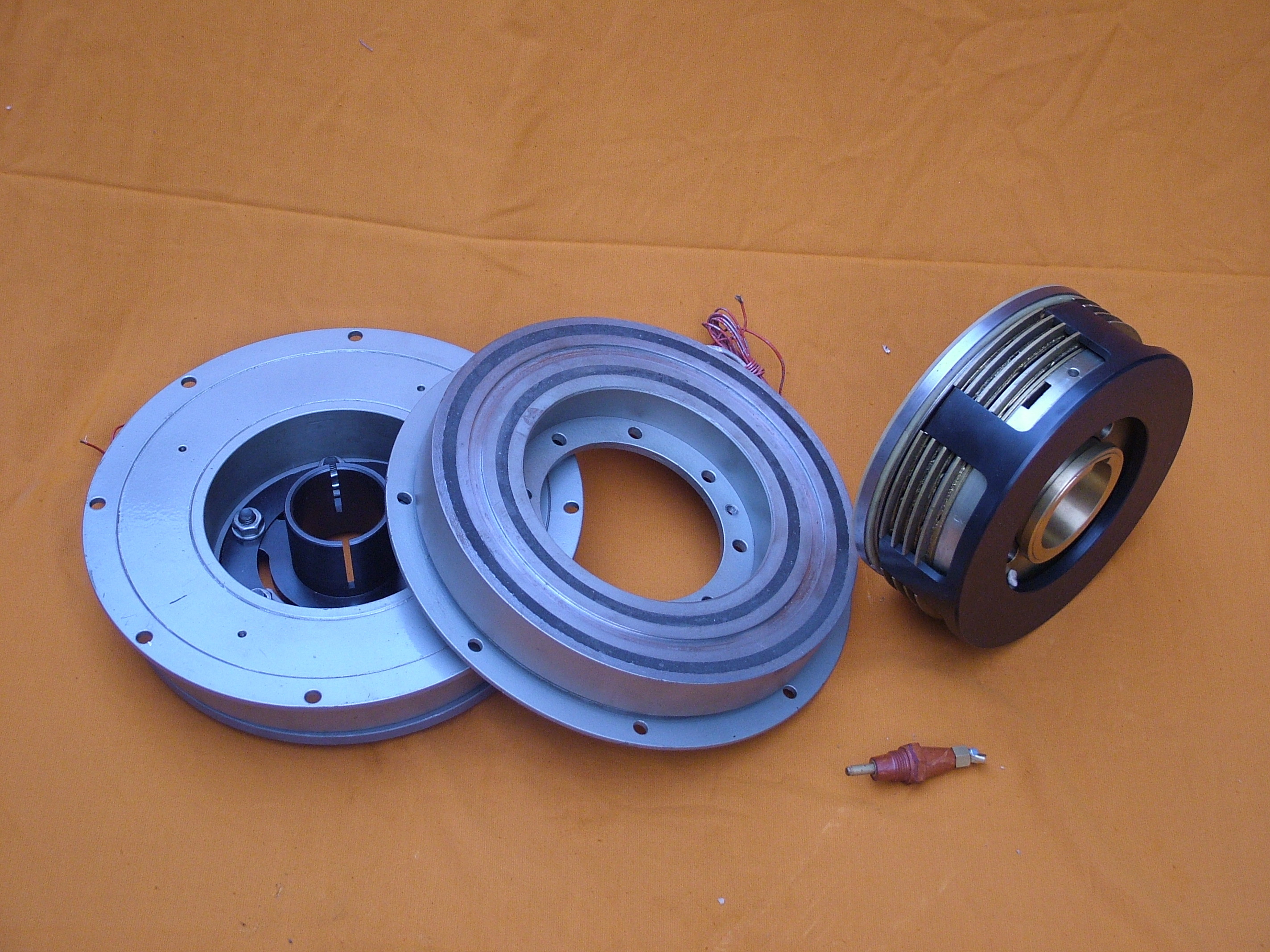

68 - 농기계를 위한 266.5 밀리미터 ELECTORMAGNETIC 위기
전자기 클러치 작동기는 구동축 측에서 주도 샤후트 측으로부터 전해진 토크 (또는 강국) 입니다. 그것은 빠른 시작, 제동, 기타 등등 또는 반전 속도 제어 기능을 달성하기 위해 넓게 다양한 메커니즘 (예를 들면, 기계와 다양한 모터 메카니즘, 기타 등등의 전달 기구)에서 사용됩니다. 리모콘을 구현하도록 쉬운 전자기 클러치 이후로, 운영은 매우 단순하고 다른 기계적이거나 수력이거나 공기 위기 비교입니다, 그것이 자동 제어 시스템입니다 중요한 요소.
실장 예
| 모델 | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| 마찰 Torque[N.m] | 원동력 | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| 정전기 | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| 여자 전압 [V] | DC - 24V | ||||||||||||||
| (20' Ｃ) [w]를 강화하세요 | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| 맥스 회전 속도 [rpm] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| 체중 [킬로그램] | 0.79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
반지름 크기 [밀리미터] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| 비 | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266.5 | ||||||||
| Ｃ | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| G1 | 38 | 47 | 56 | 64.5 | 86.5 | 100 | 127 | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | 142 | ||||||||
| V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
축방향 사이즈 [밀리미터] |
Ｈ | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
| Ｐ | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| Ｒ | 3 | 4 | |||||||||||||
| Ｘ | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0.2 ± 0.05 0.2 ± 0.05 | 0.3 ( +0.05 / -0.1) 0.3 ( +0.05 / -0.1) | 0.5 (0 / -0.2) 0.5 (0 / -0.2) | ||||||||||||
|
구멍 내경 [밀리미터] |
Ｄ | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| 비 | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| Ｔ | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 | |||||||
