홈 제품 소개열쇠가 없는 로킹 조립체Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

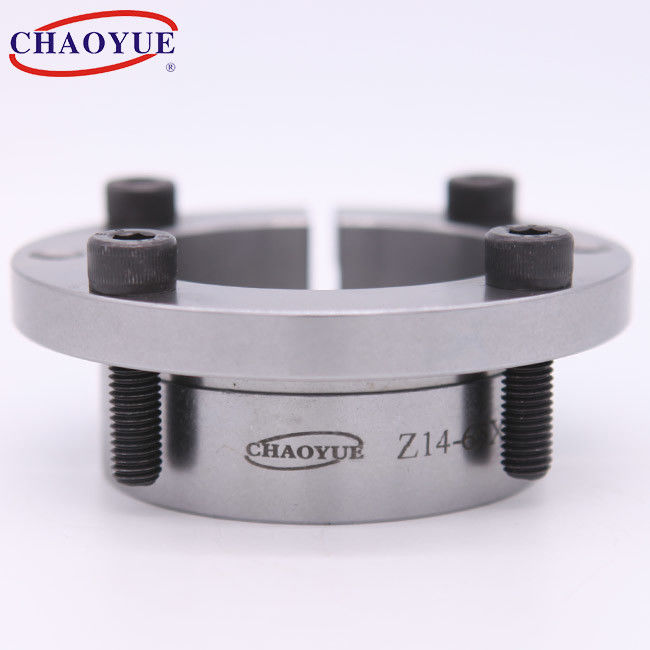

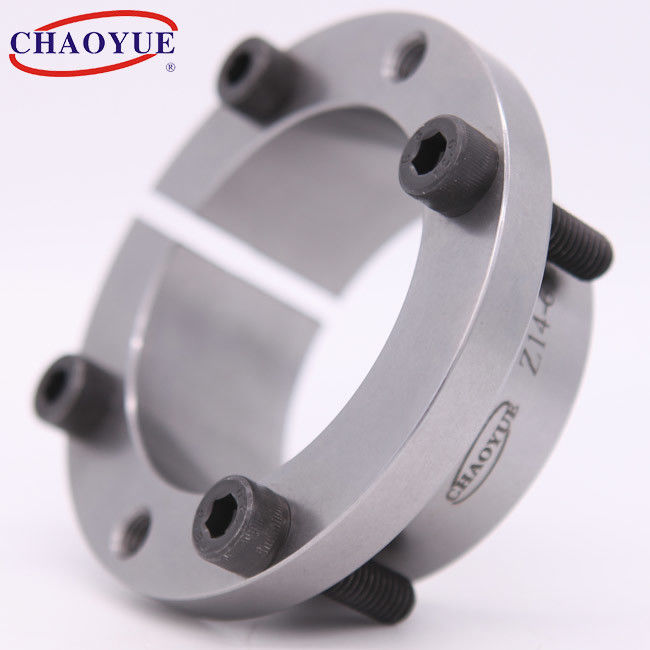

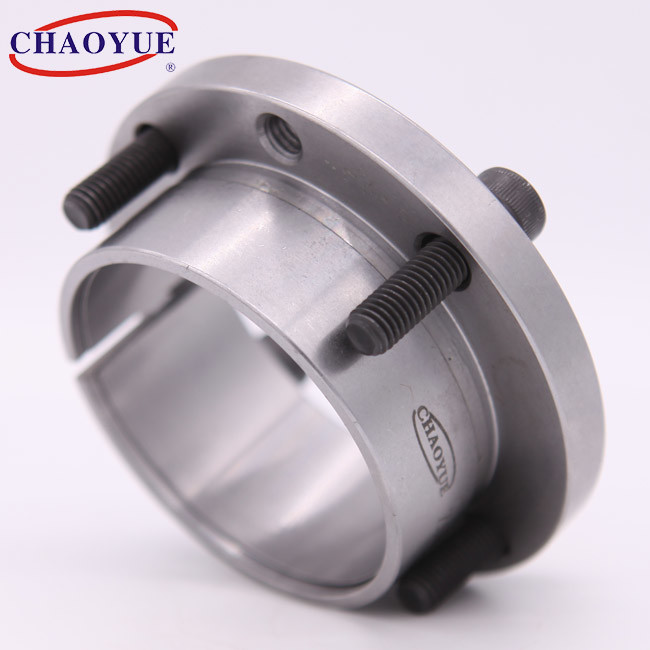

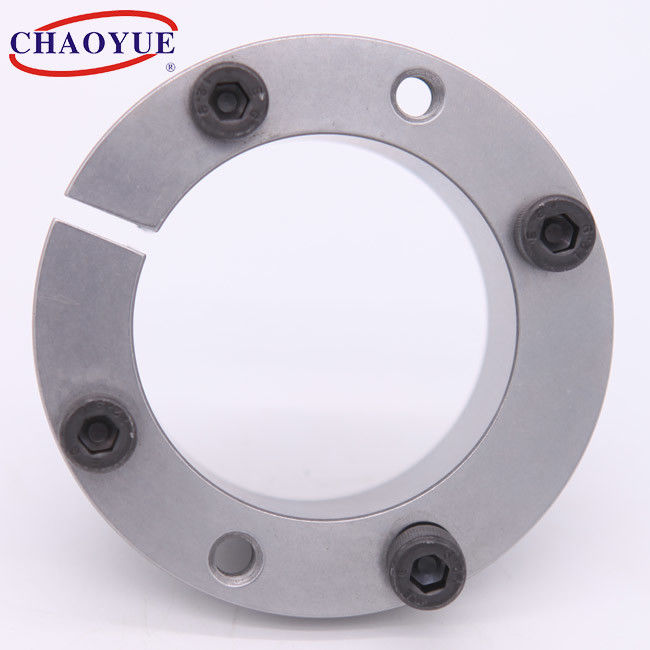

Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve
Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

제품 상세 정보:
원래 장소: 사안시, 중국
브랜드 이름: CHAOYUE
모델 번호: Z14
결제 및 배송 조건:
최소 주문 수량: 30 PC
가격: USD 3.00 - 20.00 / pc
포장 세부 사항: 카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다
배달 시간: 1일부터 3일까지 주
지불 조건: 전신환
공급 능력: 달 당 5000 PC
지금 연락

상세 정보
안 직경: 14 - 65 밀리미터 외경: 25-72mm
두께: 26 - 35 밀리미터 토크: 64 - 1265 N.m
놀이쇠: M4 - M8 중량: 0.091 - 0.46
강조하다:

72 밀리미터 OD 신축 이음쇠 sleeve

,

1265N.m은 신축 이음쇠 sleeve

,

72mm OD 샤프트 허브 연결을 회전시킵니다

제품 설명

Z14 스프링 하중식 클램프 메카니즘 열쇠가 없는 로킹 링



Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve 0





실장 예



Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve 1





근본적인 차원 [밀리미터] 볼트 정격 부하 샤프트에 대한 압력
[N / mm2]		 허브에 대한 압력
[N / mm2]		 토크의 볼트를 강화합니다
[N.m]		 중량
[킬로그램]
Ｄ Ｄ D1 D2 Ｌ L1 L2 L3 d1 엔 토크
[N·m]		 축방향 힘
[kN]
14 25 42 33 30 26 20 16 M4 4 64 9.2 109 61 2.9 0.091
16 25 42 33 30 26 20 16 M4 4 74 9.2 95 61 2.9 0.082
18 25 42 33 30 26 20 16 M4 4 82 9.2 85 61 2.9 0.072
19 25 42 33 30 26 20 16 M4 4 87 9.2 80 61 2.9 0.068
20 30 50 39 31 26 20 16 M5 4 150 15 124 82 6 0.113
22 30 50 39 31 26 20 16 M5 4 165 15 113 82 6 0.11
24 30 50 39 31 26 20 16 M5 4 180 15 104 82 6 0.088
25 36 55 45 31 26 20 16 M5 4 187 15 100 69 6 0.144
28 36 55 45 31 26 20 16 M5 4 210 15 89 69 6 0.121
30 36 55 45 31 26 20 16 M5 4 225 15 83 69 6 0.105
32 42 62 51 33 28 20 16 M5 4 240 15 77 59 6 0.2
35 42 62 51 33 28 20 16 M5 4 260 15 71 59 6 0.173
36 42 62 51 33 28 20 16 M5 4 270 15 69 59 6 0.162
38 44 66 54 34 28 20 16 M6 4 400 21.2 93 80 10 0.182
40 48 70 58 34 28 20 16 M6 4 425 21.2 88 73 10 0.223
42 48 70 58 34 28 20 16 M6 4 446 21.2 83 73 10 0.191
45 55 82 67 43 35 25 20 M8 4 875 38.9 115 94 25 0.4
48 55 82 67 43 35 25 20 M8 4 935 38.9 107 94 25 0.35
50 62 89 74 43 35 25 20 M8 4 974 38.9 103 83 25 0.5
55 62 89 74 43 35 25 20 M8 4 1070 38.9 94 83 25 0.41
60 72 99 84 43 35 25 20 M8 4 1165 38.9 86 71 25 0.58
65 72 99 84 43 35 25 20 M8 4 1265 38.9 79 71 25 0.46
