제품 상세 정보:
|
|
| 원래 장소: | 사안시, 중국 |
|---|---|
| 브랜드 이름: | CHAOYUE |
| 모델 번호: | Z24 |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 10 PC |
| 가격: | USD 2.50 - 100.00 / pc |
| 포장 세부 사항: | 카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다 |
| 배달 시간: | 1일부터 3일까지 주 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 1000 PC |
|
상세 정보 |
|||
| 안 직경: | 22 - 85 밀리미터 | 외경: | 35 - 120 밀리미터 |
|---|---|---|---|
| 두께: | 26 - 92 밀리미터 | 토크: | 38 - 3560 N.m |
| 놀이쇠: | M3 - M8 | 중량: | 0.08 - 2.71 킬로그램 |
| 강조하다: | 3560N.m 열쇠가 없는 로킹 조립체,소형 구조 열쇠가 없는 로킹 조립체,3560N.m 빠른 해제 축 클램프 |
||
제품 설명

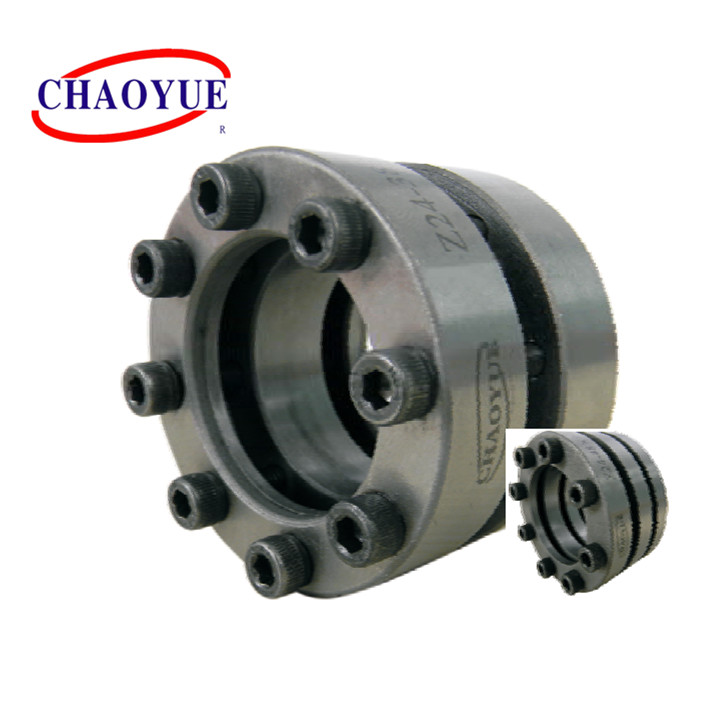

Z24 소형 구조 열쇠가 없는 샤프트 로킹 조립체

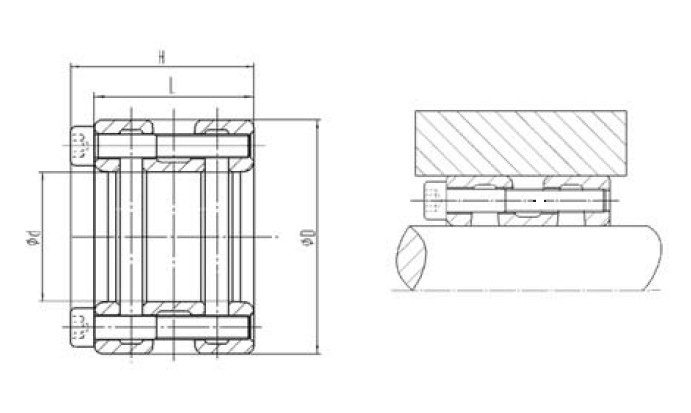

실장 예
| 근본적인 차원 [밀리미터] | 볼트 | 정격 부하 | 토크의 볼트를 강화합니다 [N.m] |
중량 [킬로그램] |
|||||
| Ｄ | Ｄ | Ｌ | Ｈ | d1 | 엔 | 축방향 힘 [N] |
토크 [N·m] |
||
| 22 | 35 | 26 | 29 | M3 | 6 | 3450 | 38 | 2 | 0.08 |
| 25 | 38 | 26 | 29 | M3 | 6 | 6800 | 85 | 2 | 0.08 |
| 28 | 45 | 26 | 30 | M4 | 6 | 7500 | 105 | 4 | 0.13 |
| 30 | 47 | 26 | 30 | M4 | 6 | 12600 | 190 | 4 | 0.25 |
| 38 | 60 | 36 | 41 | M5 | 8 | 16680 | 317 | 7 | 0.3 |
| 40 | 62 | 36 | 41 | M5 | 8 | 27000 | 540 | 7 | 0.33 |
| 42 | 65 | 36 | 41 | M5 | 8 | 30500 | 640 | 7 | 0.36 |
| 45 | 70 | 41 | 46 | M5 | 8 | 38200 | 860 | 7 | 0.4 |
| 48 | 75 | 41 | 46 | M5 | 8 | 39600 | 950 | 7 | 0.5 |
| 50 | 75 | 41 | 46 | M6 | 8 | 41600 | 1040 | 12 | 0.52 |
| 55 | 80 | 41 | 47 | M6 | 8 | 48000 | 1320 | 12 | 0.55 |
| 60 | 85 | 41 | 47 | M6 | 8 | 54600 | 1640 | 12 | 0.61 |
| 65 | 95 | 77 | 85 | M8 | 8 | 69000 | 2240 | 40 | 1.52 |
| 70 | 100 | 77 | 85 | M8 | 8 | 74300 | 2600 | 40 | 1.6 |
| 75 | 105 | 77 | 85 | M8 | 8 | 77300 | 2900 | 40 | 1.71 |
| 80 | 110 | 77 | 85 | M8 | 8 | 80250 | 3210 | 40 | 1.8 |
| 85 | 120 | 92 | 100 | M8 | 8 | 83700 | 3560 | 40 | 2.71 |
