제품 상세 정보:
|
|
| 원래 장소: | 사안시, 중국 |
|---|---|
| 브랜드 이름: | CHAOYUE |
| 모델 번호: | Z21 |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 10 PC |
| 가격: | USD 4.00 - 15.00 / pc |
| 포장 세부 사항: | 카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다 |
| 배달 시간: | 1일부터 3일까지 주 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 1000 PC |
|
상세 정보 |
|||
| 안 직경: | 10 - 50 밀리미터 | 외경: | 20 - 80 밀리미터 |
|---|---|---|---|
| 두께: | 13 - 36 밀리미터 | 토크: | 14.1 - 1610 N.m |
| 놀이쇠: | M2.5 - M8 | 중량: | 0.019 - 0.73 킬로그램 |
| 강조하다: | m2.5 볼트 열쇠가 없는 로킹 조립체,10 밀리미터 열쇠가 없는 로킹 조립체,m2.5는 10 밀리미터 샤프트 클램프를 탈퇴합니다 |
||
제품 설명

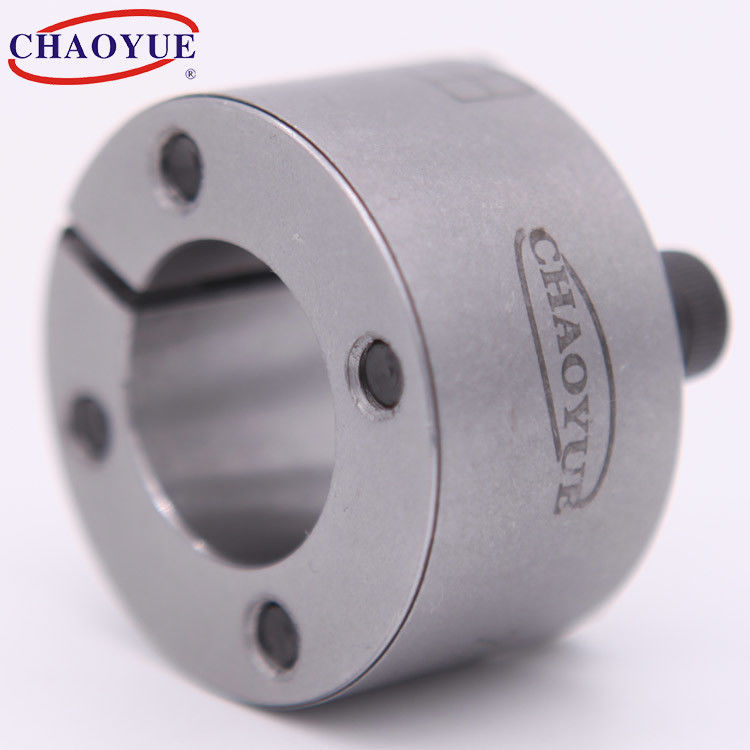

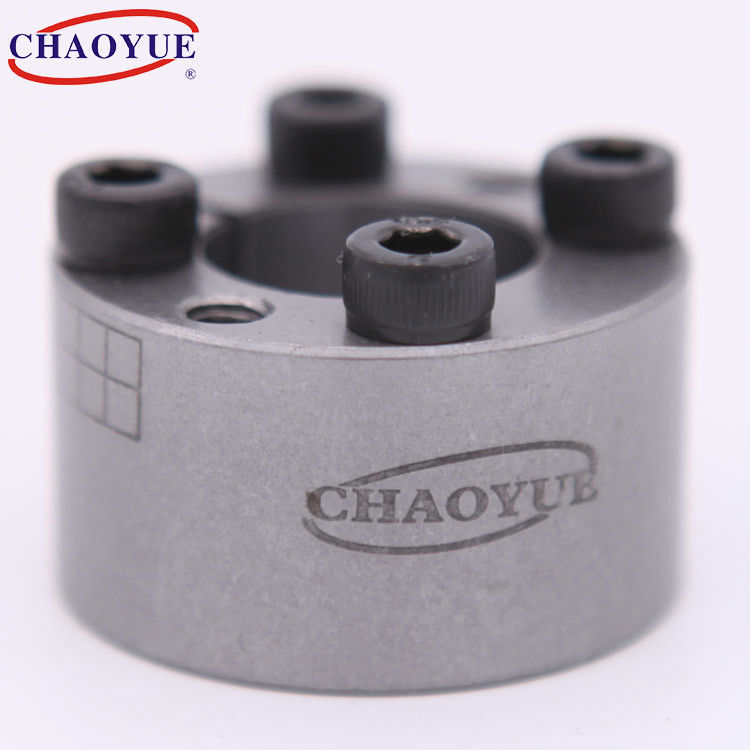

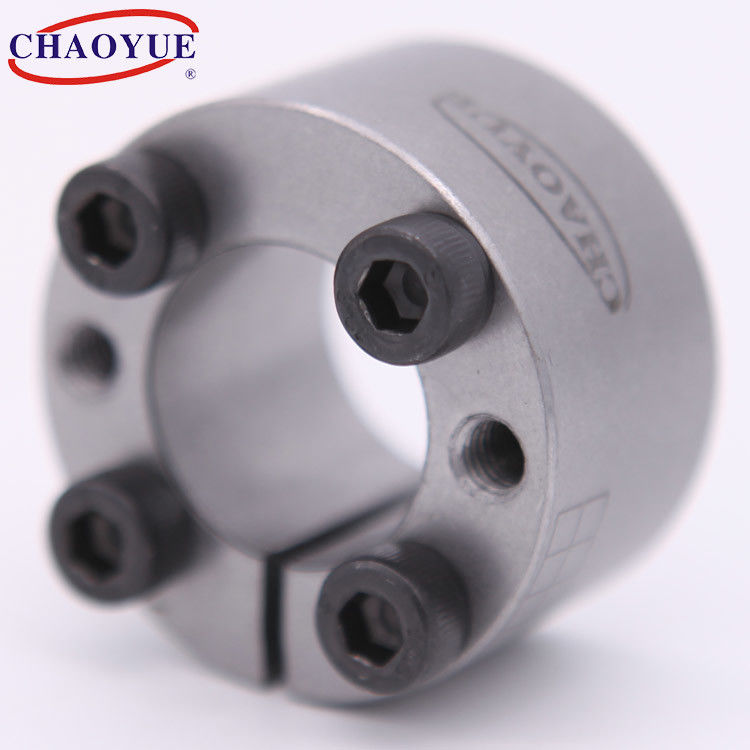

Z21 Expansion Coupling Sleeve Bloated Tight Set
Mounting Example
| Fundamental Dimension [mm] | Bolt | Rated Load | Torque of Tighten Bolt [N.m] |
Weight [kg] |
|||||
| d | D | L | L1 | d1 | n | Torque [N·m] |
Axial Force [N] |
||
| 10 | 20 | 15.5 | 13 | M2.5 | 4 | 14.1 | 2900 | 0.85 | 0.019 |
| 11 | 22 | 15.5 | 13 | M2.5 | 4 | 15.3 | 2900 | 0.85 | 0.022 |
| 12 | 22 | 15.5 | 13 | M2.5 | 4 | 17.1 | 2900 | 0.85 | 0.024 |
| 14 | 26 | 20 | 17 | M3 | 4 | 31 | 4380 | 1.68 | 0.039 |
| 15 | 28 | 20 | 17 | M3 | 4 | 32.5 | 4380 | 1.68 | 0.044 |
| 16 | 32 | 21 | 17 | M4 | 4 | 61 | 7700 | 3.5 | 0.068 |
| 17 | 35 | 25 | 21 | M4 | 4 | 63 | 7700 | 3.5 | 0.09 |
| 18 | 35 | 25 | 21 | M4 | 4 | 68 | 7700 | 3.5 | 0.093 |
| 19 | 35 | 25 | 21 | M4 | 4 | 72 | 7700 | 3.5 | 0.098 |
| 20 | 38 | 26 | 21 | M5 | 4 | 126 | 12600 | 6.6 | 0.12 |
| 22 | 40 | 26 | 21 | M5 | 4 | 135 | 12600 | 6.6 | 0.13 |
| 24 | 47 | 32 | 26 | M6 | 4 | 207 | 17900 | 11.8 | 0.2 |
| 25 | 47 | 32 | 26 | M6 | 4 | 216 | 17900 | 11.8 | 0.22 |
| 28 | 50 | 32 | 26 | M6 | 6 | 365 | 26120 | 11.8 | 0.24 |
| 30 | 55 | 32 | 26 | M6 | 6 | 387 | 26120 | 11.8 | 0.26 |
| 32 | 55 | 32 | 26 | M6 | 6 | 421 | 26120 | 11.8 | 0.27 |
| 35 | 60 | 37 | 31 | M6 | 8 | 633 | 34990 | 11.8 | 0.37 |
| 38 | 65 | 37 | 31 | M6 | 8 | 667 | 34990 | 11.8 | 0.41 |
| 40 | 65 | 37 | 31 | M6 | 8 | 696 | 34990 | 11.8 | 0.42 |
| 42 | 75 | 44 | 36 | M8 | 6 | 1011 | 48000 | 28.6 | 0.63 |
| 45 | 75 | 44 | 36 | M8 | 6 | 1095 | 48000 | 28.6 | 0.7 |
| 48 | 80 | 44 | 36 | M8 | 8 | 1560 | 64270 | 28.6 | 0.71 |
| 50 | 80 | 44 | 36 | M8 | 8 | 1610 | 64270 | 28.6 | 0.73 |
