제품 상세 정보:
|
|
| 원래 장소: | 사안시, 중국 |
|---|---|
| 브랜드 이름: | CHAOYUE |
| 모델 번호: | Z4 |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1 PC |
| 가격: | USD 40.00 - 470.00 / pc |
| 포장 세부 사항: | 카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다 |
| 배달 시간: | 1일부터 3일까지 주 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 500 PC |
|
상세 정보 |
|||
| 안 직경: | 70 - 300 밀리미터 | 외경: | 120 - 390 밀리미터 |
|---|---|---|---|
| 두께: | 62 - 136 밀리미터 | 토크: | 6.85 - 245 kN.m |
| 놀이쇠: | M12 - M20 | 중량: | 3.3 - 49 킬로그램 |
| 강조하다: | M20 볼트 열쇠가 없는 로킹 조립체,1650kN 열쇠가 없는 로킹 조립체,1650kN 나선부 죄임 고리 |
||
제품 설명

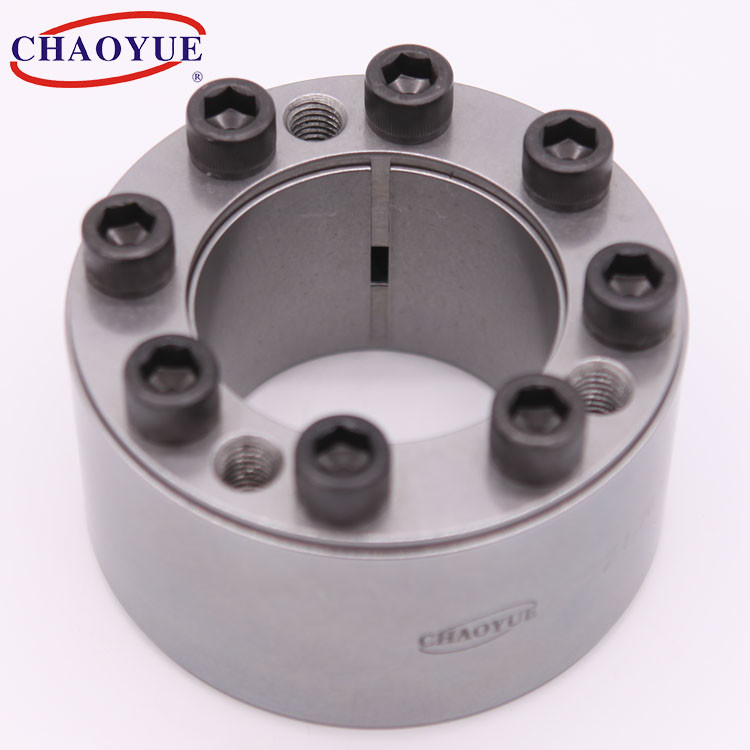

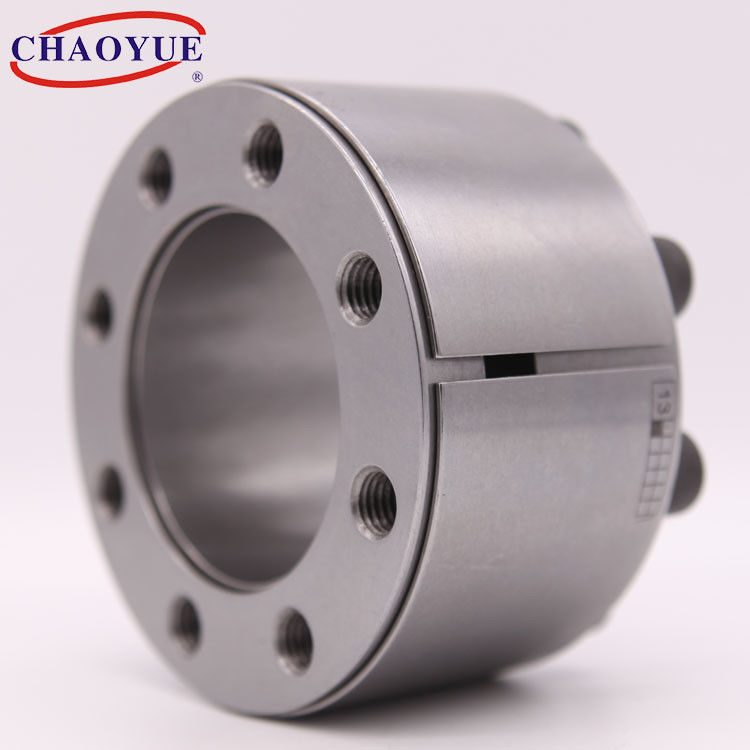

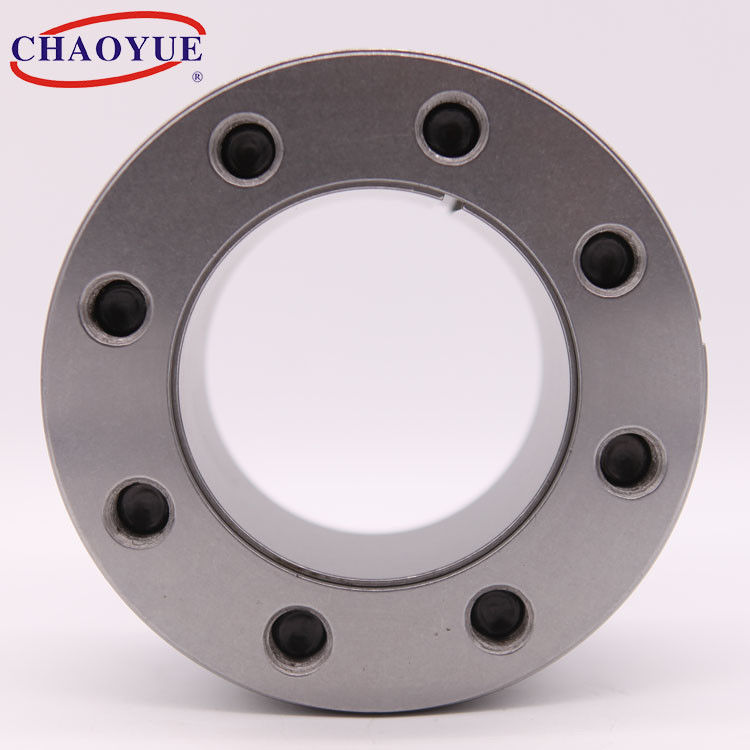

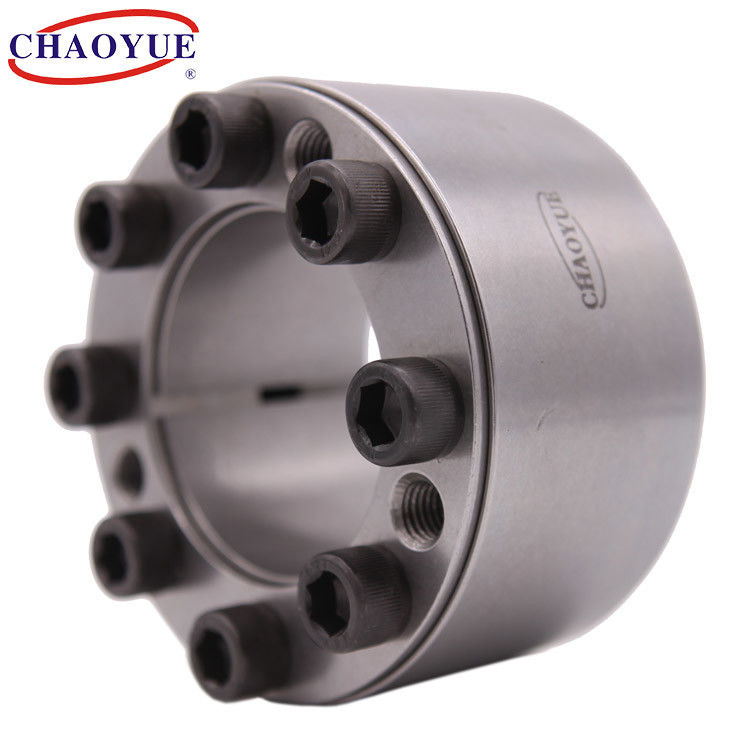

기계류를 위한 열쇠가 없는 로킹 조립체에 금속을 입히는 Z4 강철
실장 예
| 근본적인 차원 [밀리미터] | 볼트 | 정격 부하 | 샤프트에 대한 압력 [N / mm2] |
허브에 대한 압력 [N / mm2] |
토크의 볼트를 강화합니다 [N.m] |
중량 [킬로그램] |
||||||
| Ｄ | Ｄ | Ｌ | L1 | L2 | d1 | 엔 | 축방향 힘 [kN] |
토루큐에 [kN.m] |
||||
| 70 | 120 | 74 | 62 | 56 | M12 | 8 | 197 | 6.85 | 201 | 117 | 145 | 3.3 |
| 80 | 130 | 74 | 62 | 56 | M12 | 12 | 291 | 11.65 | 263 | 162 | 145 | 3.7 |
| 90 | 140 | 74 | 62 | 56 | M12 | 12 | 290 | 13 | 234 | 150 | 145 | 4 |
| 100 | 160 | 94 | 80 | 74 | M14 | 15 | 389 | 19.7 | 213 | 133 | 230 | 7.2 |
| 110 | 170 | 94 | 80 | 74 | M14 | 15 | 483 | 22.6 | 242 | 157 | 230 | 7.7 |
| 120 | 180 | 94 | 80 | 74 | M14 | 15 | 482 | 28.9 | 222 | 148 | 230 | 8.3 |
| 125 | 185 | 94 | 80 | 74 | M14 | 15 | 430 | 30 | 212 | 143 | 230 | 8.5 |
| 130 | 190 | 94 | 80 | 74 | M14 | 15 | 430 | 31.2 | 205 | 140 | 230 | 8.8 |
| 140 | 200 | 94 | 80 | 74 | M14 | 18 | 574 | 40.2 | 227 | 159 | 230 | 9.3 |
| 150 | 210 | 94 | 80 | 74 | M14 | 18 | 572 | 42.9 | 212 | 152 | 230 | 10 |
| 160 | 230 | 110 | 94 | 88 | M16 | 18 | 800 | 64 | 227 | 158 | 355 | 14.9 |
| 170 | 240 | 110 | 94 | 88 | M16 | 18 | 795 | 67.8 | 214 | 152 | 355 | 15.7 |
| 180 | 250 | 110 | 94 | 88 | M16 | 21 | 923 | 83 | 235 | 170 | 355 | 16.4 |
| 190 | 260 | 110 | 94 | 88 | M16 | 21 | 921 | 88 | 223 | 163 | 355 | 17.2 |
| 200 | 270 | 110 | 94 | 88 | M16 | 24 | 1050 | 105 | 242 | 179 | 355 | 18.8 |
| 210 | 290 | 134 | 116 | 110 | M18 | 20 | 1118 | 117.3 | 197 | 143 | 485 | 23 |
| 220 | 300 | 134 | 116 | 110 | M18 | 21 | 1120 | 123 | 189 | 138 | 485 | 27.7 |
| 240 | 320 | 134 | 116 | 110 | M18 | 24 | 1280 | 153 | 198 | 148 | 485 | 29.8 |
| 250 | 330 | 134 | 116 | 110 | M18 | 27 | 1282 | 160.2 | 205 | 157 | 485 | 31 |
| 260 | 340 | 134 | 116 | 110 | M18 | 27 | 1430 | 186 | 205 | 157 | 485 | 32 |
| 280 | 370 | 156 | 136 | 130 | M20 | 24 | 1650 | 230 | 192 | 145 | 690 | 46 |
| 300 | 390 | 156 | 136 | 130 | M20 | 24 | 1650 | 245 | 179 | 138 | 690 | 49 |
