상세 정보 |
|||
안 직경: | 30 - 130 밀리미터 | 외경: | 100 - 310 밀리미터 |
---|---|---|---|
두께: | 68 - 212 밀리미터 | 토크: | 340 - 10870 N.m |
중량: | 2.3 - 70.0 킬로그램 | ||
강조하다: | 3520N.m 한 방법 크러치 베아링,124 밀리미터 길이 한 방법 크러치 베아링,3520N.m 한 방법 롤러베어링 |
제품 설명

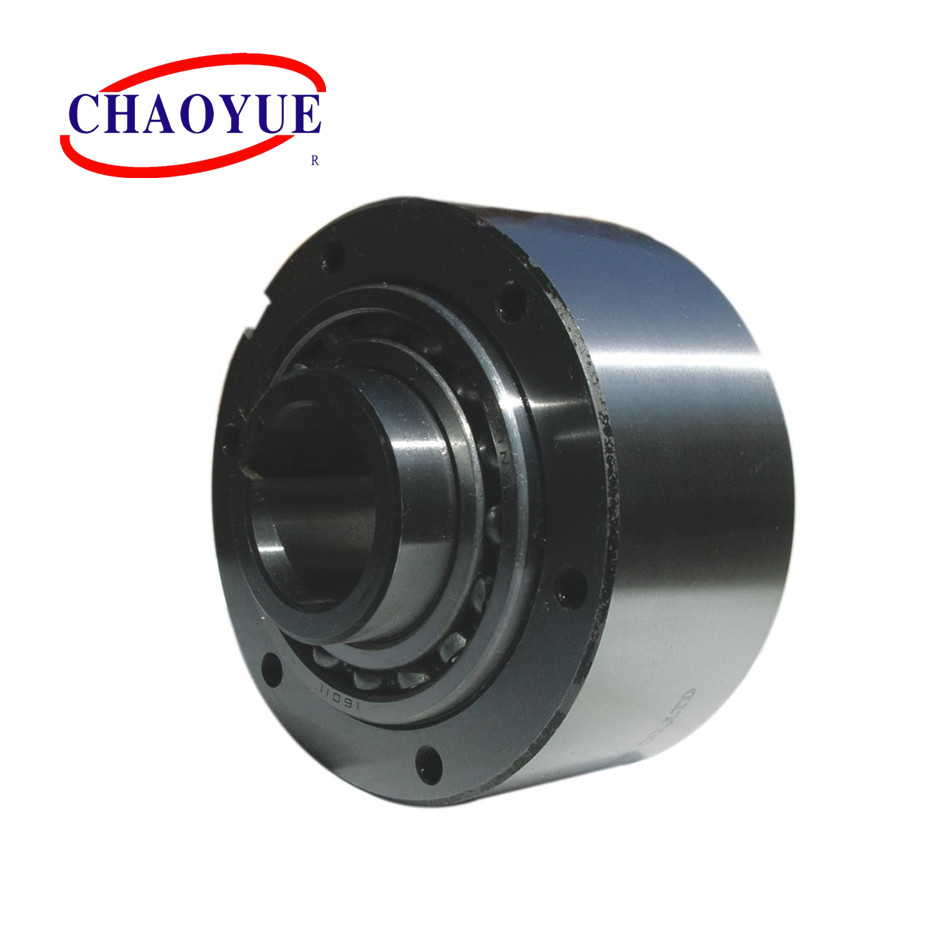

인더스리를 위해 지탱하는 위기를 오버런하는 CKZF-A 화학 기계류
타입 CKZF-A는 내측 레이스 토타팅과 원심력 스프래그 타입 자유륜입니다. 2 시리즈 태도를 사용하기. 오직 내측 레이스만을 환류 소자를 위해 설계됩니다. 유닛은 기름을 친 오일을 전해집니다.
내측 레이스와 바깥 레이스는 키웨이를 가지고 있고 가로대가 스크루를 가지고 있습니다. 각각 수평선상 수직 설치를 위해 눈물이 글썽합니다.
백스톱 또는 오버러닝 클러치 애플리케이션에 적합합니다.

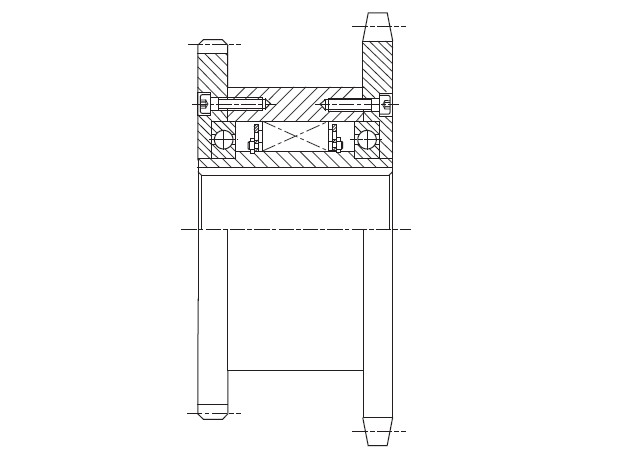

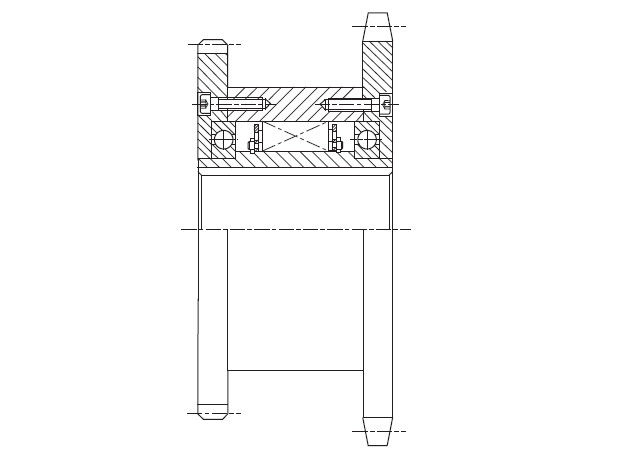

실장 예
타입 | 명목상 토크 [N.m] |
민 비접촉 회전 속도 | 맥스 비접촉 회전 속도 | 윤곽에서 차원 [밀리미터] |
중량 [킬로그램] |
||||||||||
나민 | 나맥스 | D [H7] |
D [h7] |
F | D1 | 비 | C | L | 엔 - M | H | BW (신주인수권부사채) X tw | 십억 X tn | |||
CKZF-A30100 | 340 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6 - M6 | 10 | 8 X 4.0 | 8 X 3.3 | 2.3 |
CKZF-A35110 | 380 | 740 | 6000 | 35 | 110 | 96 | 80 | 53 | 74 | 63 | 6 - M6 | 12 | 10 X 5.0 | 10 X 3.3 | 3.2 |
CKZF-A40125 | 550 | 720 | 5000 | 40 | 125 | 108 | 90 | 62 | 86 | 73 | 6 - M8 | 14 | 12 X 5.5 | 12 X 3.3 | 4.3 |
CKZF-A45130 | 860 | 665 | 5000 | 45 | 130 | 112 | 95 | 62 | 86 | 73 | 8 - M8 | 14 | 14 X 5.5 | 14 X 3.8 | 5.0 |
CKZF-A50150 | 1310 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8 - M8 | 14 | 14 X 5.5 | 14 X 3.8 | 7.5 |
CKZF-A55160 | 1480 | 600 | 4000 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8 - M10 | 16 | 16 X 6.0 | 16 X 4.3 | 9.0 |
CKZF-A60170 | 1200 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10 - M10 | 16 | 18 X 7.0 | 18 X 4.4 | 12.7 |
CKZF-A70190 | 3520 | 480 | 3200 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10 - M10 | 16 | 20 X 7.5 | 20 X 4.9 | 14.5 |
CKZF-A80210 | 4100 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10 - M10 | 16 | 22 X 9.0 | 22 X 5.4 | 19.0 |
CKZF-A90230 | 6046 | 420 | 2400 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10 - M12 | 20 | 22 X 9.0 | 25 X 5.4 | 29.5 |
CKZF-A100270 | 10450 | 455 | 2000 | 100 | 270 | 240 | 210 | 121 | 182 | 153 | 10 - M16 | 24 | 28 X 10 | 28 X 6.4 | 42.5 |
CKZF-A130310 | 10870 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12 - M16 | 24 | 32 X 11 | 32 X 7.4 | 70.0 |
