제품 상세 정보:
|
|
| 원래 장소: | 사안시, 중국 |
|---|---|
| 브랜드 이름: | CHAOYUE |
| 모델 번호: | CKZF-B |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1 PC |
| 가격: | USD 165.00 - 1300.00 / pc |
| 포장 세부 사항: | 카톤 박스 또는 나무 상자는 제품의 크기에 의존합니다 |
| 배달 시간: | 1일부터 3일까지 주 |
| 지불 조건: | T/T, |
| 공급 능력: | 달 당 500 PC |
|
상세 정보 |
|||
| 안 직경: | 30 - 130 밀리미터 | 외경: | 100 - 310 밀리미터 |
|---|---|---|---|
| 두께: | 68 - 212 밀리미터 | 토크: | 250 - 15100 N.m |
| 중량: | 2.3 - 70.0 킬로그램 | ||
| 강조하다: | 비컨택트 스프라그 오버러닝 클러치,태도 지원받는 스프라그 오버러닝 클러치,두께 68 밀리미터 스프래그 클러치 집회 |
||
제품 설명

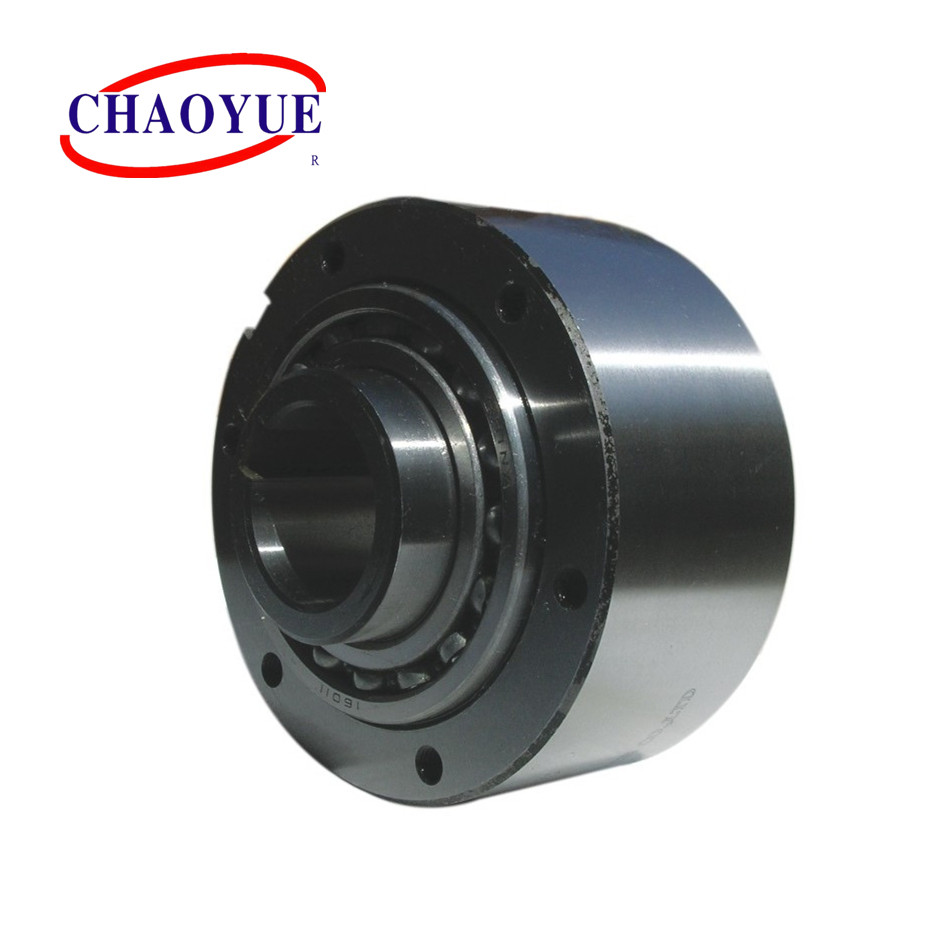

CKZF-B Bearing Supported Non Contact Overrunning Clutch Bearing
Type CKZF-B is a centrifugal sprag tpe freewheels with the inner race rotating. Using two 60 series bearings. Only the outer race is designed for freewheeling. Units are devliered oil lubricated.
The inner race and the outer race have a keyway and the coping have screw. Teary for either horizontal or vertical installation.
Suitable for backstop, or overrunning clutch applications.

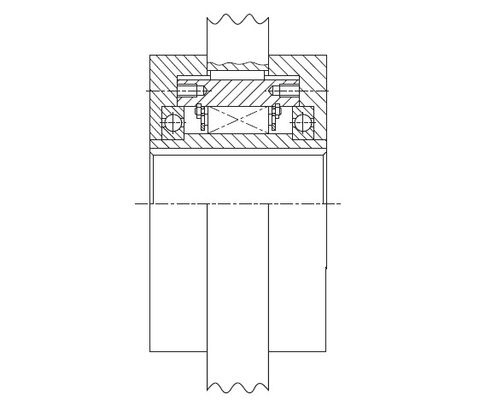

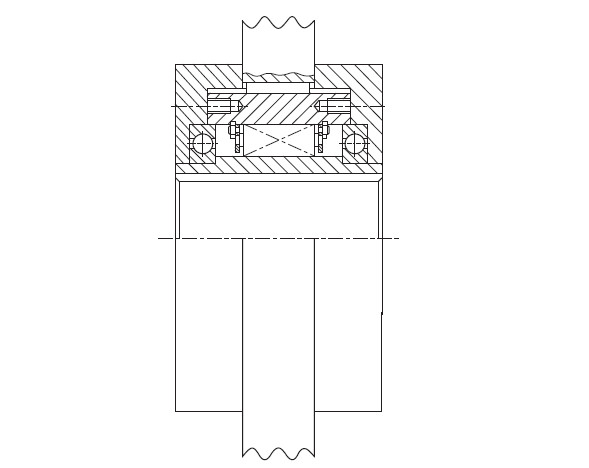

Mounting Example
| Type | Nominal torque [N.m] |
Min non-contact rotating speed | Max non-contact rotating speed | Dimension in contour [mm] |
Weight [kg] |
||||||||||
| nmin | nmax | d [H7] |
D [h7] |
F | D1 | B | C | L | n - M | H | bw x tw | bn x tn | |||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6 - M6 | 10 | 8 x 4.0 | 8 x 3.3 | 2.3 |
| CKZF-B35110 | 416 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6 - M6 | 12 | 10 x 5.0 | 10 x 3.3 | 3.2 |
| CKZF-B40125 | 590 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6 - M8 | 14 | 12 x 5.0 | 12 x 3.3 | 4.3 |
| CKZF-B45130 | 650 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8 - M8 | 14 | 14 x 5.5 | 14 x 3.8 | 5.0 |
| CKZF-B50150 | 1310 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8 - M8 | 14 | 14 x 5.5 | 14 x 3.8 | 7.5 |
| CKZF-B55160 | 1480 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8 - M10 | 16 | 16 x 6.0 | 16 x 4.3 | 9.0 |
| CKZF-B60170 | 1900 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10 - M10 | 16 | 18 x 7.0 | 18 x 4.4 | 12.7 |
| CKZF-B70190 | 2700 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10 - M10 | 16 | 20 x 7.5 | 20 x 4.9 | 14.5 |
| CKZF-B80210 | 4502 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10 - M10 | 16 | 22 x 9.0 | 22 x 5.4 | 19.0 |
| CKZF-B90230 | 7000 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10 - M12 | 20 | 22 x 9.0 | 25 x 5.4 | 29.5 |
| CKZF-B100270 | 11400 | 420 | 2000 | 100 | 270 | 240 | 210 | 121 | 182 | 153 | 10 - M16 | 24 | 28 x 10 | 28 x 6.4 | 42.5 |
| CKZF-B130310 | 15100 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12 - M16 | 24 | 32 x 11 | 32 x 7.4 | 70.0 |
